[م/ حازم 1573]

المشاركة الأصلية كتبت بواسطة amar_2009

بقيس الافوميتر الفي يظهر معايا 18 والاتش تظهر معايا 19 ولكن ما فيش حاجه شغاله كصوره يعني قناه المجد او اي قناه مش شغاله

حلو جدا
ارفق صورة البورد

[amar_2009]

المشاركة الأصلية كتبت بواسطة م/ حازم 1573

حلو جدا
ارفق صورة البورد

حبيبي يا بشمهندس حازم ربنا يكرمك يا رب ويصلح حالك هبعت لك الصوره حالا

[م/ حازم 1573]

المشاركة الأصلية كتبت بواسطة amar_2009

حبيبي يا بشمهندس حازم ربنا يكرمك يا رب ويصلح حالك هبعت لك الصوره حالا

جرب تغير LM317 عشان هو المسؤول عن تغيير الفولتيات بين ال H و ال V

[amar_2009]

المشاركة الأصلية كتبت بواسطة م/ حازم 1573

جرب تغير LM317 عشان هو المسؤول عن تغيير الفولتيات بين ال H و ال V

حبيبي يا بشمهندس حازم طب سؤال معلش قبل ما ارفعهم ينفع اسخن عليها بالكاويه نشوف هتظهر على الصوره ولا لا زي ما حضرتك انت كلمتني بخصوص كوماكس h6 فعلا عملت المكثف عشان يظهر الفي تظهر صوره وفعلا عملتها بالكاويه ظهرت معاها الصوره هل ينفع اعمل لا انت قلت عليهم برده بس ده في اثنين تقريبا في واحد راسي وفي واحد افقي لازم نفس الرقم طب افرض لو انا ما لقيتش مش موجود نفس الرقم ده في الحاله دي اعمل ايه

[م/ حازم 1573]

المشاركة الأصلية كتبت بواسطة amar_2009

حبيبي يا بشمهندس حازم طب سؤال معلش قبل ما ارفعهم ينفع اسخن عليها بالكاويه نشوف هتظهر على الصوره ولا لا زي ما حضرتك انت كلمتني بخصوص كوماكس h6 فعلا عملت المكثف عشان يظهر الفي تظهر صوره وفعلا عملتها بالكاويه ظهرت معاها الصوره هل ينفع اعمل لا انت قلت عليهم برده بس ده في اثنين تقريبا في واحد راسي وفي واحد افقي لازم نفس الرقم طب افرض لو انا ما لقيتش مش موجود نفس الرقم ده في الحاله دي اعمل ايه

لا ده مينفعش تسخن عليه
والصور اللي انت بعتهم مش LM317
ال LM317 خلف التيونر وعليه تبريد مش في الباور

[amar_2009]

المشاركة الأصلية كتبت بواسطة م/ حازم 1573

لا ده مينفعش تسخن عليه
والصور اللي انت بعتهم مش LM317
ال LM317 خلف التيونر وعليه تبريد مش في الباور

تمام يا هندسه ربنا يصلح الحال شوف كده الصوره معلش طيب هرفعها بالكاويه ولا هوت هيكون اسرع

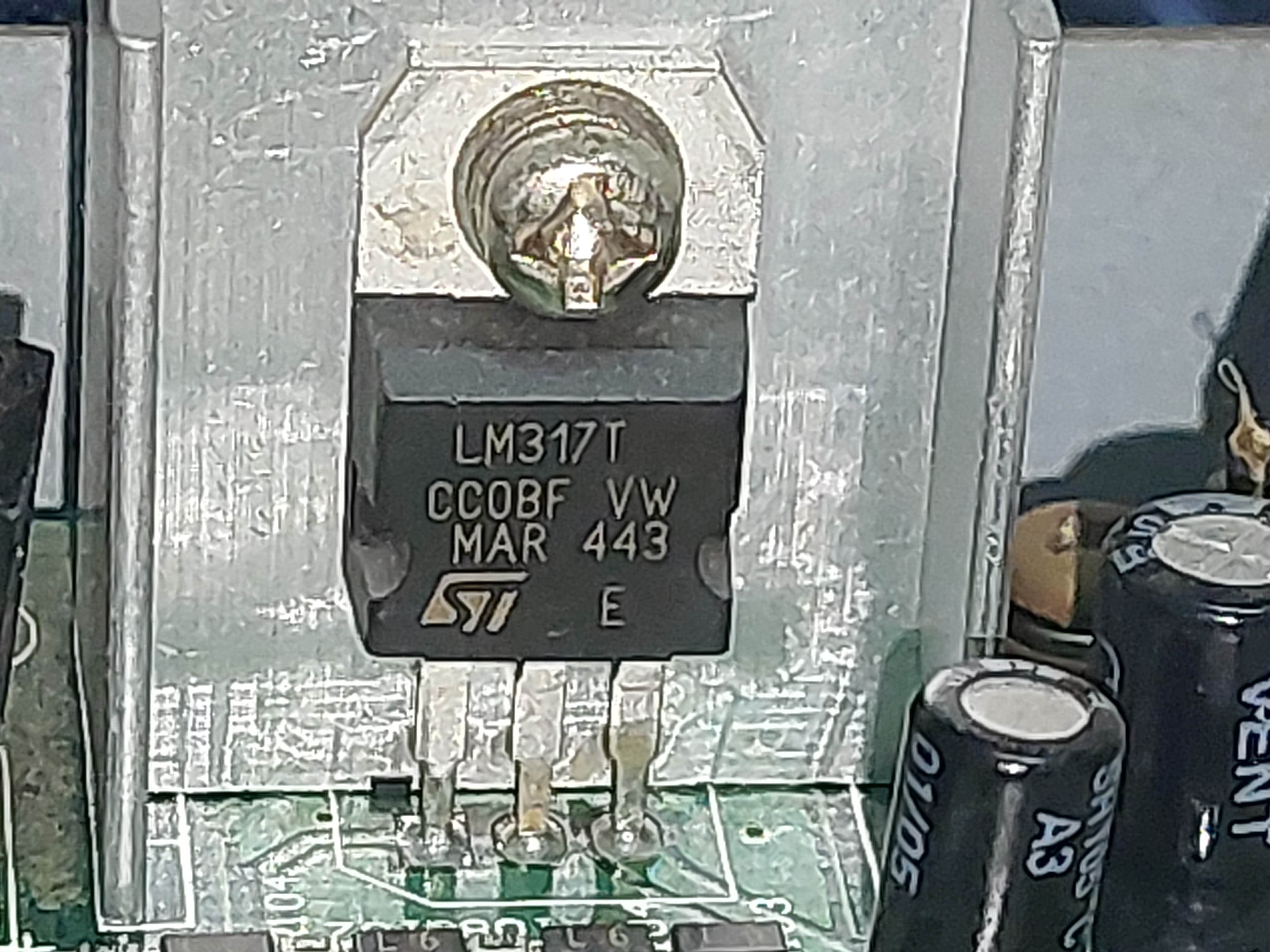

https://b.top4top.io/p_354046u1t0.jpg

[م/ حازم 1573]

المشاركة الأصلية كتبت بواسطة amar_2009

تمام يا هندسه ربنا يصلح الحال شوف كده الصوره معلش طيب هرفعها بالكاويه ولا هوت هيكون اسرع
https://b.top4top.io/p_354046u1t0.jpg

ايوه الله ينور عليك هو ده
طبعا تشيله بالكاوية او بالهوت عادي اي حاجه
اختار اللي يناسبك بس الأفضل كاوية عشان سخونة الهوت ممكن تشيل مقاومات وحاجات تانية

انا متشوق اشوف النتيجة ... منتظرك

[amar_2009]

المشاركة الأصلية كتبت بواسطة م/ حازم 1573

ايوه الله ينور عليك هو ده
طبعا تشيله بالكاوية او بالهوت عادي اي حاجه
اختار اللي يناسبك بس الأفضل كاوية عشان سخونة الهوت ممكن تشيل مقاومات وحاجات تانية

انا متشوق اشوف النتيجة ... منتظرك

بالنسبه بقى رسيفر هندسه غيرت الاي سي المسؤول عن راسي وافقي مخرج لي 18 و 19 وللاسف ما جابش صوره القناه انا حاسس ان في مشكله انا عايز احل المشكله دي عيب فين بالضبط لان كده الاي سي مخرج 18 و 19 فهمني فاين*الحل*من*فضلك

[م/ حازم 1573]

شوف المقاومة الواصلة بين ال LM

[amar_2009]

المشاركة الأصلية كتبت بواسطة م/ حازم 1573

شوف المقاومة الواصلة بين ال LM

حبيبي يا هندسه هي مكانها فين ممكن تعمل لي عليه سهم كده عشان اكون فاهم قصدك ايه ماشي شكرا

[م/ حازم 1573]

بهذه المنطقة

[amar_2009]

المشاركة الأصلية كتبت بواسطة م/ حازم 1573

بهذه المنطقة

حبيبي يا بشمهندس حازم طيب معلش المنطقه دي علمني اقيس ايه بالظبط والمفروض يخرج كام عشان يكون فاهم انت قصدك ايه تمام

[amar_2009]

المشاركة الأصلية كتبت بواسطة م/ حازم 1573

بهذه المنطقة

حبيبي يا بشمهندس حازم سؤال بقى فني المقاومات اللي لها ارقام كثير ايه اللي مسؤول عنها الاتش والعمودي يقول لي بالتفاصيل المفروض يخرج على الافوميتر على وضع الديسي مفروض يطلع رقم كذا طب لو ما طلعش ايه البديل عشان يبقى الصوره واضحه يعني حط لي كذا احتياطات عشان ما عادش اسال كثير يعني حضرتك اديني من الاخر يعني طب ولو خرج مظبوط ايه يعني اديني احتياطات وشكرا

[amar_2009]

المشاركة الأصلية كتبت بواسطة م/ حازم 1573

بهذه المنطقة

حبيبي هندسه ان شاء الله باذن الله انا قاعد مستنيك والله عشان ترد عليا

[م/ حازم 1573]

الموضوع طول جدا
ب اختصار شديد
قيس الرجل 2 و 3 بالافوميتر علي وضع الاوم
المفروض يديك 300 اوم
