[فارس المصرى]

أخوانى الكرام

أنا كنت عملت موضوع مشابه هنا عام 2016 لكن الصور إنتهت
فقررت عمل هذا الموضوع بآخر ما وصلت إليه

تفضلوا
عندما أريد شحن فلاشة رسيفر أو شاشة أو بايوس كنت أحتار
كيف يتم توصيل أطراف الفلاشة لمبرمجتى اليدوية المحترمة والتى أفتخر بها كونها من عمل يدى
واحد يقول لى وصل بأسلاك . وآخر يقول ركبها فى رسيفر كذا وإشحنها و كذا ...

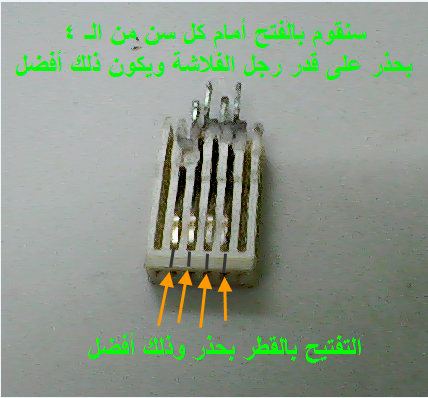

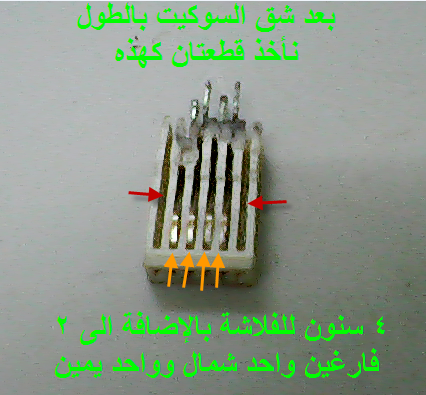

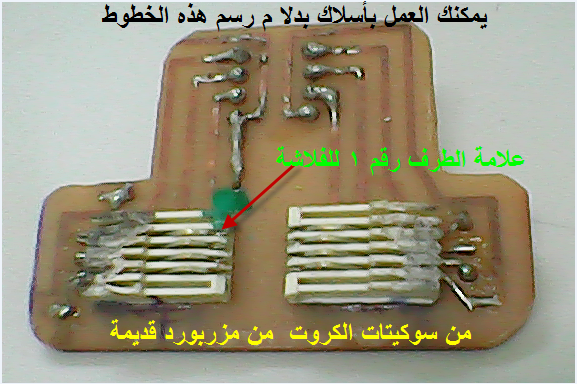

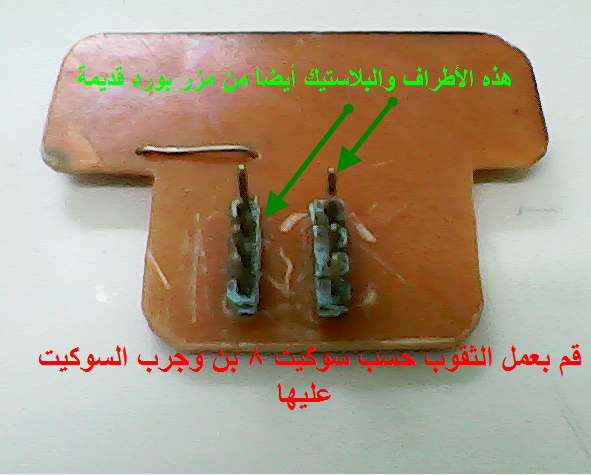

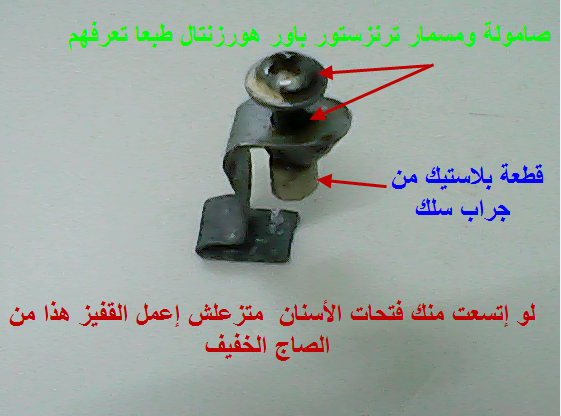

هذا الشكل البسيط

هيا الى العمل

[فارس المصرى]

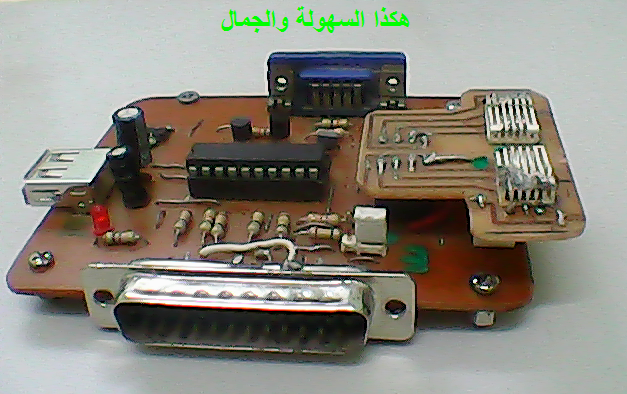

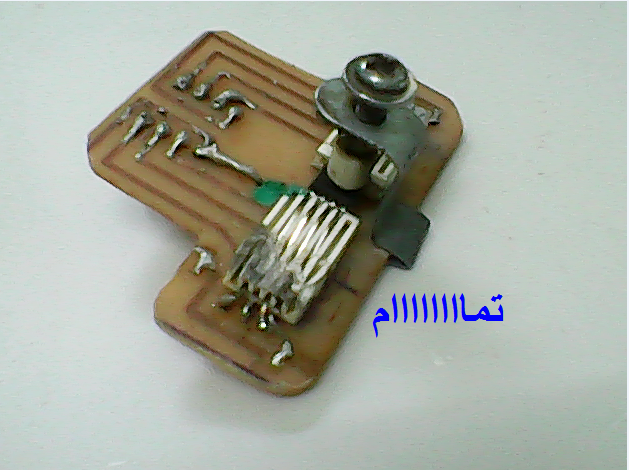

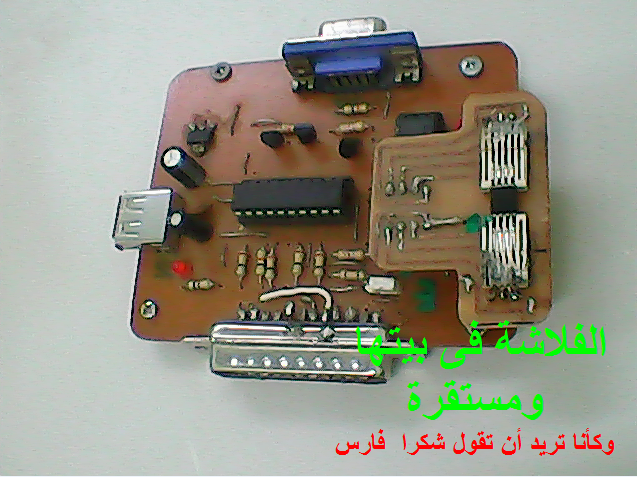

تم بحمد الله
وستجدون ملف pdf أيضا بالمرفقات جاهز للطباعة

[محمد احمد فرج]

تسلم ايدك ولو امكن كتابة اسم مصراوى سات على الصور

[manst2005]

تسلم ايدك يا هندسة
الله ينور عليك

[HIMA_SOFT]

الله ينور عليك

[Moh-elkzaz]

شكرا اخى الكريم على ما قدمته احسنت
ولك هديه في المرفقات بعض المخططات
اظن يمكن أن تفيد في بعض الاعمال
وايضا قرأت بالرابط التالى موقع روسي أعتقد يحكى عن ذلك
https://elektro40.ru/spi-programmator/


تحياتى لك ولنشاطك الرائع

ومبروك ترشيحك للإشراف أن شاء الله تنول أعلى المناصب

تحياتى القبليه

[العملاق للشفرات]

الله ينور عليك

[ابوosama]

الله يفتح عليك اخي فارس
ومثبت ياغالي
اخي فارس ادخل هنا
https://masrawysat.com/vb/showthread...post1045726759

[اسلا م محمد]

الله ينور عليك

[فارس المصرى]

المشاركة الأصلية كتبت بواسطة Moh-elkzaz

شكرا اخى الكريم على ما قدمته احسنت
ولك هديه في المرفقات بعض المخططات
اظن يمكن أن تفيد في بعض الاعمال
وايضا قرأت بالرابط التالى موقع روسي أعتقد يحكى عن ذلك
https://elektro40.ru/spi-programmator/


تحياتى لك ولنشاطك الرائع

ومبروك ترشيحك للإشراف أن شاء الله تنول أعلى المناصب

تحياتى القبليه

شكرا لك أخى على الروح الطيبة والكرم الواضح
وهذه الأشياء عند أخوك من قبل
وقدبدأت العمل فى صنع مبرمجة بوستال 3 وباقية على الطباعة على البوردة ثم وضع القطع وسأطلعكم على ذلك إن شاء الله

[فارس المصرى]

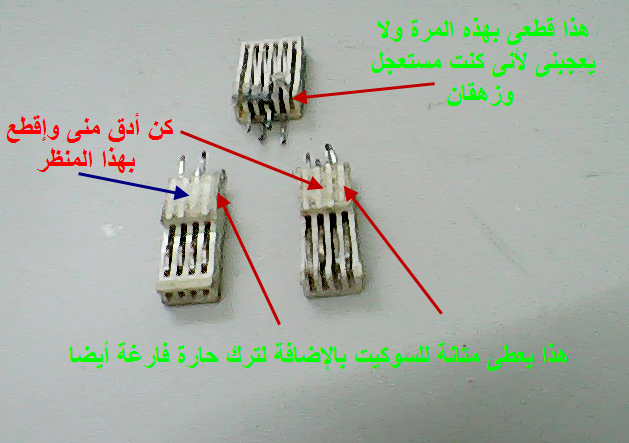

هناك شىء مهم نسيته وهو:

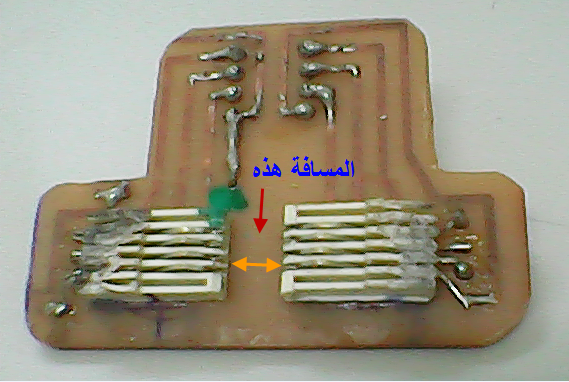

المسافة بين القطعتين قبل لصقهما بقليل جدا من لحام ( أمير )
قم بضبط هذه المسافه على حجم الفلاشة الأسود قدر إستطاعتك
ليكون نزولها على أطراف أسنان التوصيل بالأرجل فقط لتضغط عليها وتتأكد من سلامة التلامس.

ل

لكن لا حظ لو زاد لحام أمير ممكن يجمد ويصلب اسنان التوصيل
ويفقدها مرونة السوستة

[فارس المصرى]

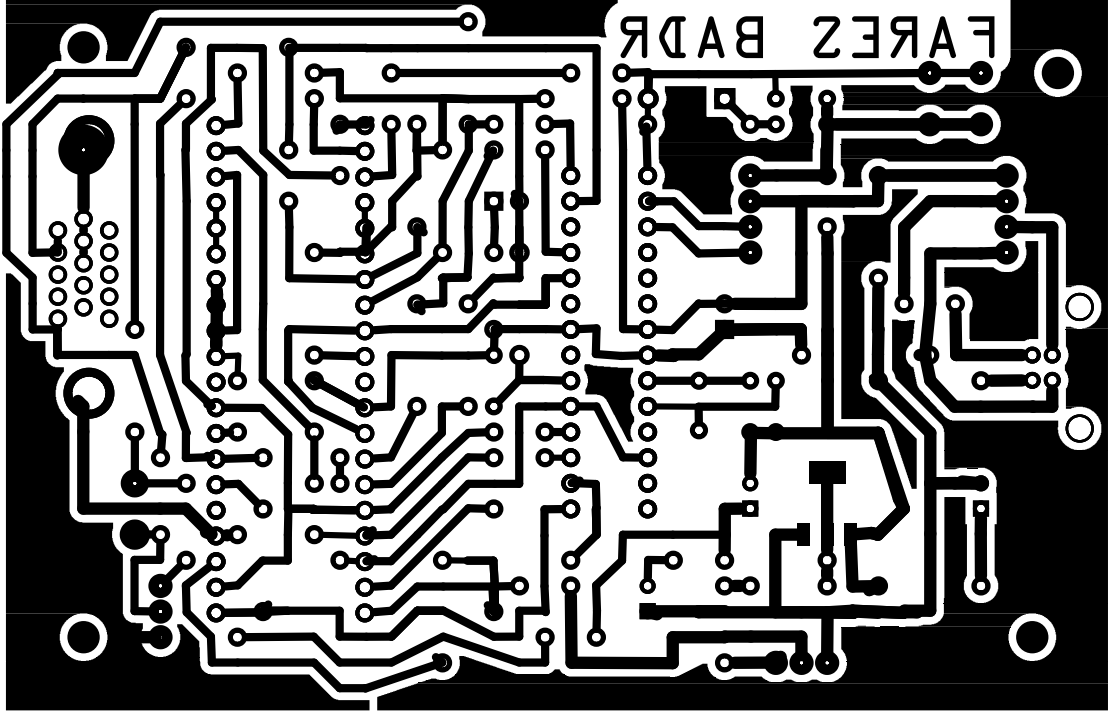

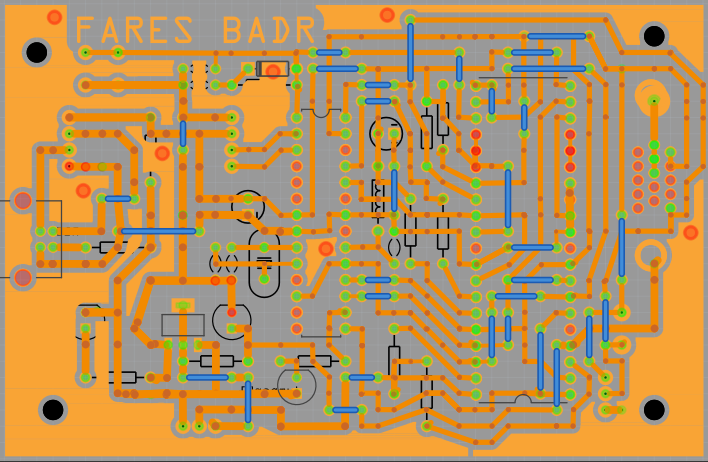

هذه المبرمجة POSTAL 3 HD أهتم بها حاليا وهى قيد التنفيذ
جبتلكم صورها من الكنترول بها

HD و VGA و السوكيت بتاع المبرمجات الجاهزة.

إنتهيت منها فى برنامج الرسم

وهى الآن جاهزة للطباعة على البوردة

ولما ربنا يفرجها بالقطع المطلوبة هتكون جاهزة إن شاء الله

[Moh-elkzaz]

المشاركة الأصلية كتبت بواسطة فارس المصرى

شكرا لك أخى على الروح الطيبة والكرم الواضح
وهذه الأشياء عند أخوك من قبل
وقدبدأت العمل فى صنع مبرمجة بوستال 3 وباقية على الطباعة على البوردة ثم وضع القطع وسأطلعكم على ذلك إن شاء الله

ايوه شايف تسلم

[محمد ربيع الجمسي]

الله ينور عليك

[فارس المصرى]

المشاركة الأصلية كتبت بواسطة فارس المصرى

هذه المبرمجة POSTAL 3 HD أهتم بها حاليا وهى قيد التنفيذ
جبتلكم صورها من الكنترول بها

HD و VGA و السوكيت بتاع المبرمجات الجاهزة.

إنتهيت منها فى برنامج الرسم

وهى الآن جاهزة للطباعة على البوردة

ولما ربنا يفرجها بالقطع المطلوبة هتكون جاهزة إن شاء الله

يظهر أننى سأترك POSTAL 3 الآن لأننى عملت تعديل على POSTAL 2 يوم أمس زاد سرعتها فى الكتابة والقراءة وأصبحت مثل بوستال 3 إذن فما الحاجة الى POSTAL 3 ?

وقريبا سأشرح عمل المبرمجة POSTAL 2
وهى عبارة عن SPI التى شرحتها من قبل + إضافة المبرمجة المشروحة بالمثبتات وسيكون الشرح يناسب حتى الهواة للتنفيذ وليس فقط الفنيين.
