[أبو مياده]

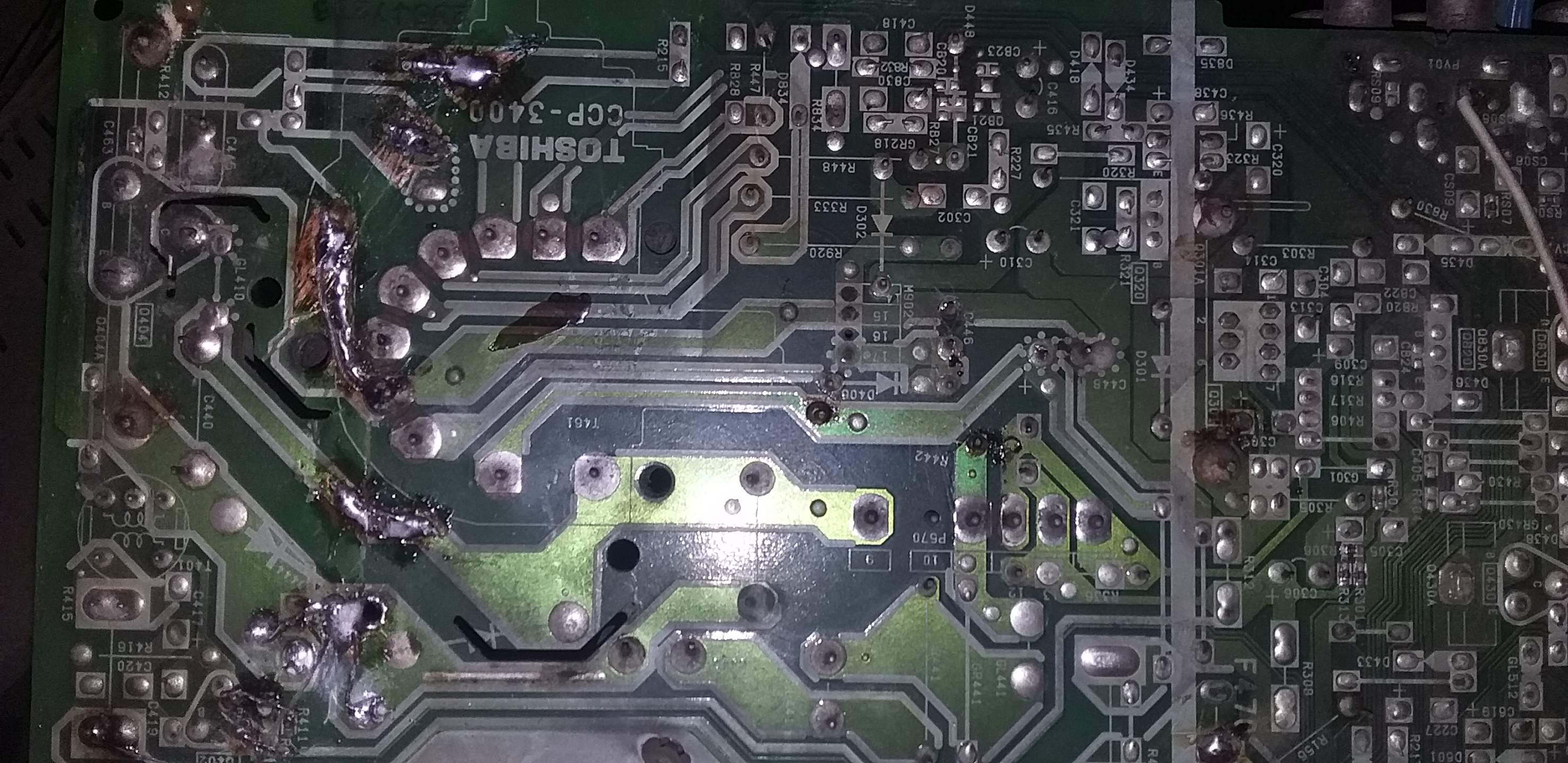

الجهاز كان فيه كسر منطقة دى اللاين وترانزستور النبضه
تم التوصيل اشتغل وفاصل اضاءه وكتابه ع الشاشه
افتح اللاين تيجى خطوط

بور اسوليتر
خط78040
صوت2611
ايس الكبير8801CPCNNG4N98
بور لين1555

[حافظ السويد]

يوجد فصل على واحد على الخطين المرتبطين مع الطرف8 او الطرف10 في اللاين
تاكد من انك قمت بتوصيلهم

[أبو مياده]

الكسر بعيد عن 8 .10
محتاج قيم المقاومات او قيمة الخارج

[حافظ السويد]

[أبو مياده]

حاولت كتير مع المخططات من 20سنه ولم افلح وانا شباب
مقاومات والخطوط داخله في بعضها
رجاء مساعده من غير مخططات

[حافظ السويد]

كيف الخطوط داخلة في بعضها

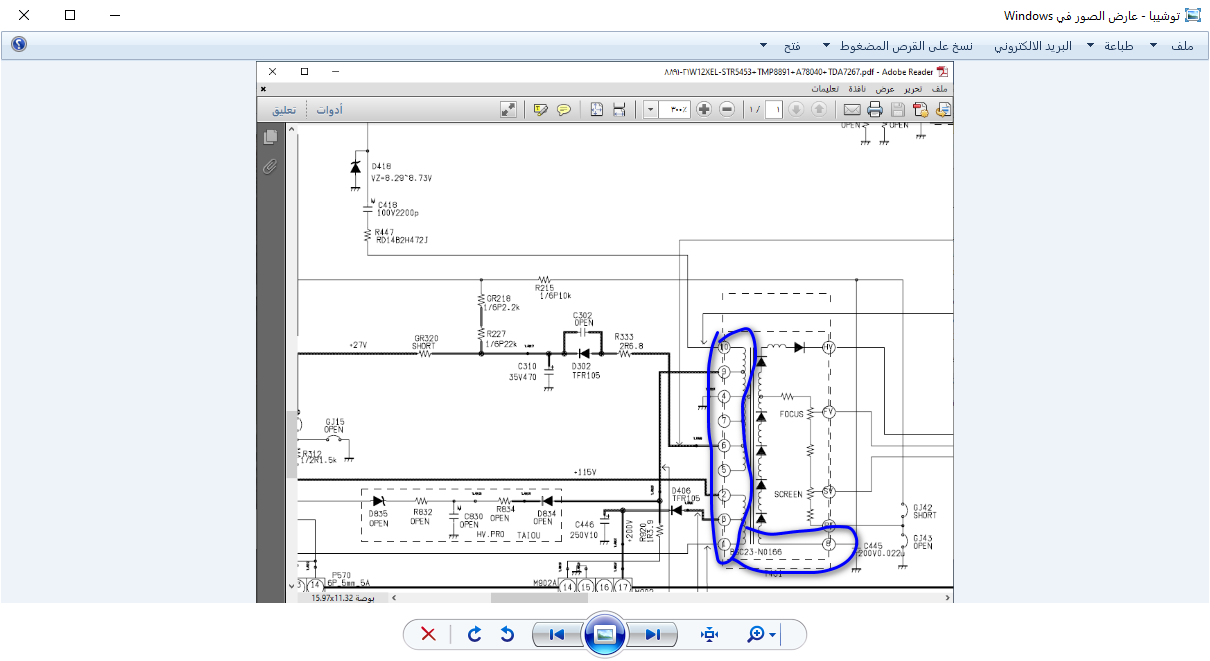

التي ضمن الخط الازرق هي اطراف اللاين

تابع كل خط ستجد عليه مقاومات وكل مقاومة مكتوبة قيمتها بجوارها

[أبو مياده]

R447 مش فاهم قيمتها ٦ المخطط

[حافظ السويد]

اين وجدت الرقم 6 على المخطط
مكتوب472
يعني

قيمتها4.7 كيلو

[أبو مياده]

C418 داهل عل الموجب تيار متردد وخارج 1فولت
C438لايوجد فولت
مع ان الدايودات سليمهD434وD418

[حافظ السويد]

ابدل الزنرD418 قيمته8.2 فولت
وجرب

[أبو مياده]

وجدت شرخ بالقرب من سوكت الالوان خارج الايسي الكبيره
واشتغل الحمد لله
الصوره بها سواد بالجانب وبياض من الجانب الاخر
يختفي السواد مع اضاءه شديده
مثل الاجهزه الابيض واسود القديم

[حسين31]

ابدلc449بجوار الين

[أبو مياده]

لم اجد c449
رجاء توضيح على اى خط يكون

[حسين31]

c446

[حافظ السويد]

المكثف في الشاسيه لديكC416
