[سمير سالم]

توشيبا CCP3400 حماية ولمبة حمرا








رقم الشاسية CCP3400

الفولت بعد الشوبرV 79-9.5-5

العطل لمبه حمرا (حماية)
الفولت قبل النبضه على Q402 النبضة 9.5V
الفولت على Q431 بعد تغييره على الطرف C 9.5V
تم عمل فصل لـ D433 كما اشرت حضرتك سابقا

وتم نزع D834 لكن دون تأثير وتم اعادة لحامهم

تم تركيب بوراسليتر لحصر العطل والنتيجة

خط 110 - 140V فى حالة استاندباى

فى حالة التشغيل 110 V ثم حماية

رجعت الوضع كما كان للوضع العادى

الفولت لحظات بعد النبضة 111.V يتم فتح الشاشة ثم تحديد كمربع مضاء فى وسط الشاشة ثم ستاند باى

ترنزوستور النبضة 9.5 V وبعد النبضة 22V

ارجو المتابعة

[(سعيد)]

ارفع ايسى الصوت وجرب

[سمير سالم]

للاسف لم يجدى نفعا

نزعت TDA 6263A الصوت
ليس هناك جديد كما هو

[(سعيد)]

يوجد مكثف 1000 على 16 فولت جنب ايسى العمليات على 9 فولت غيره

[حافظ السويد]

انزع الديودD835وجرب

[سمير سالم]

للاسف غيرت المكثف c431 470uf/16v
عليه 7.6v فى حالة التشغيل و 0v فى حاله استاندباى

وفصل الديودD835

ونفس النتيجة استاند باى

ممكن متابعة

[حافظ السويد]

ابدل اللاين
وجرب

[سمير سالم]

تم تغيير اللاين

والجهاز يعمل جيد

لكن هناك عيب انه لايعمل الا اذا ضغطت كام مره وبسرعة على البرسات حتى يقلع للعمل ولكن على السرية وتخفيض الاسكرين

الفولت الموجود وعلى السرية

11.7v _21_4.8
D448 عليه 12.V
خط 180V عليه 176.V
Q402 -- 21.V
Q431 الطرف E 8.1V
D433 8.8V
D4435 22.V
D418 0V

ملحوظة

اذا تم التشغيل على 220V
ينخفض التيار على خط 110 وفيوز المنتصف الى 56 V ولايعمل مهما حاولت بالضغط على برس التشغيل

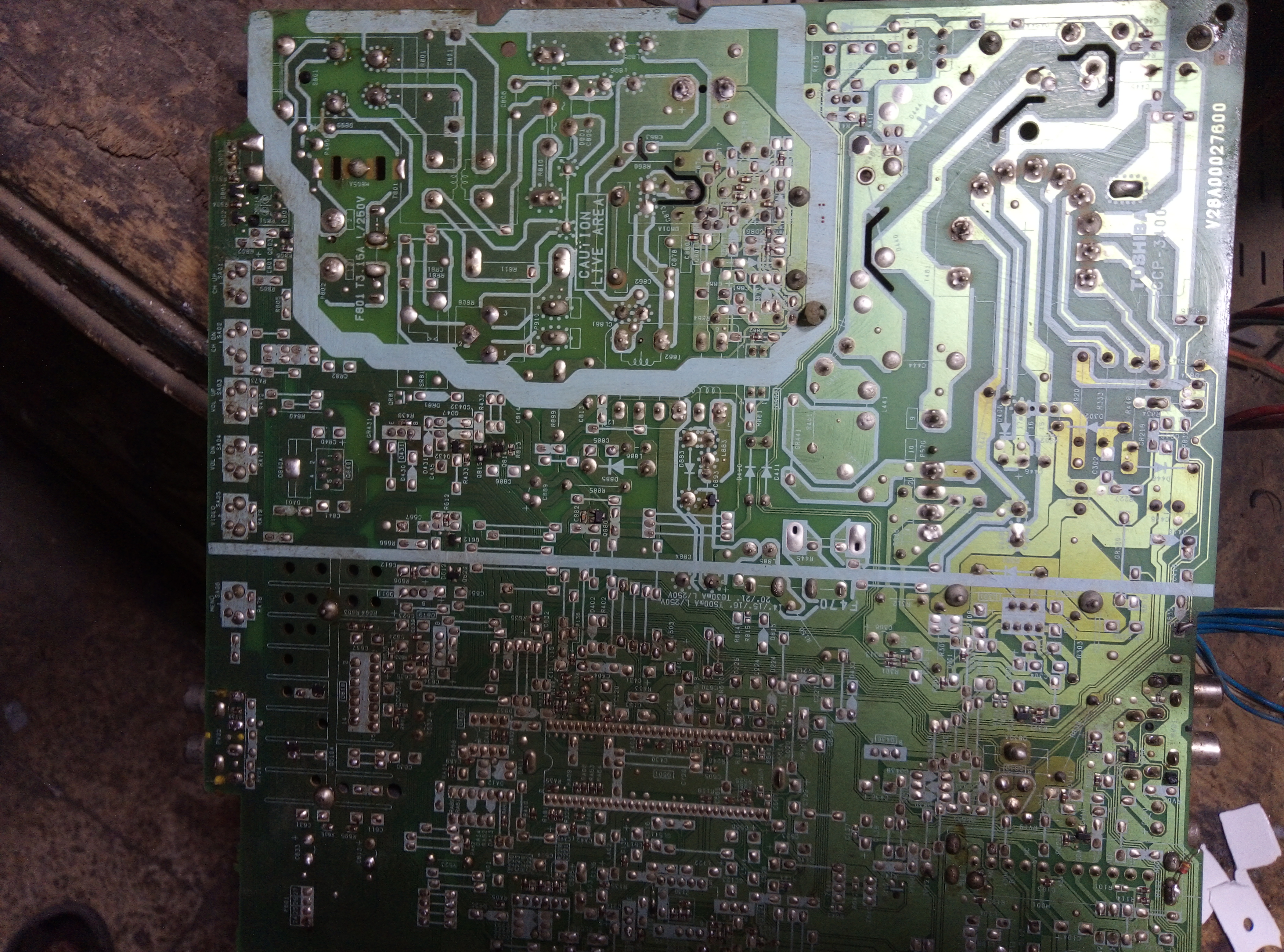

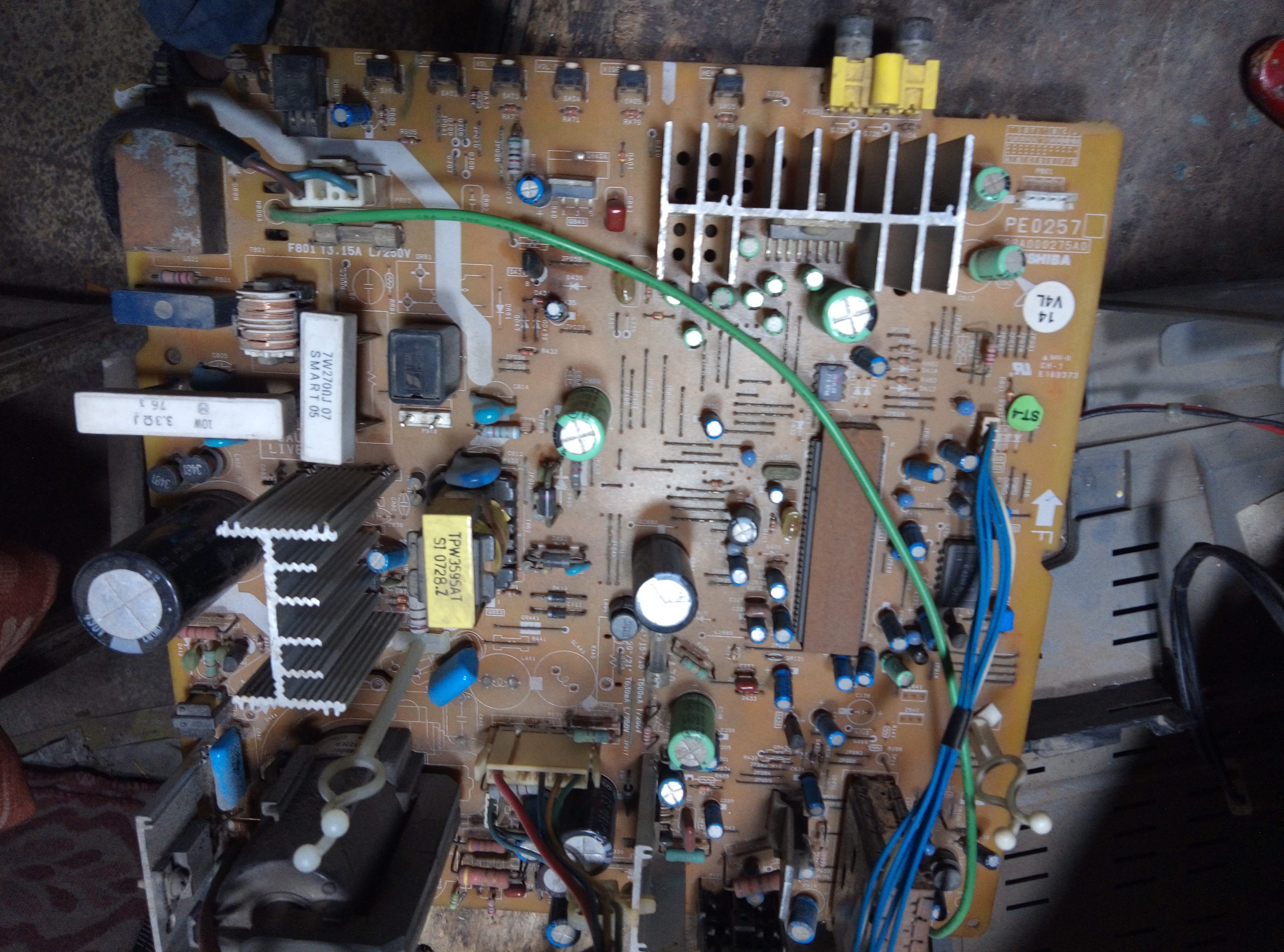

دى الصورة الحاليه وهو يعمل على السرية


ارجو المتابعه

[سمير سالم]

ملحوظ الجهاز ممكن يفصل لوحده بعد نصف ساعه لانه شغال على السرية ،وعذاب عشان يشتغل مره اخرى على السرية

فى المرفقات

دا مقطع خفيف لصورة الانطلاق ثم الاخفاق

[حافظ السويد]

ابدل المكثف C884
وجرب
ارفع صورة وليس ملف

[سمير سالم]

تم تغيير مكثفC884 160v/220uf من قبل ومع ذلك تم تغييره

والوضع كما هو

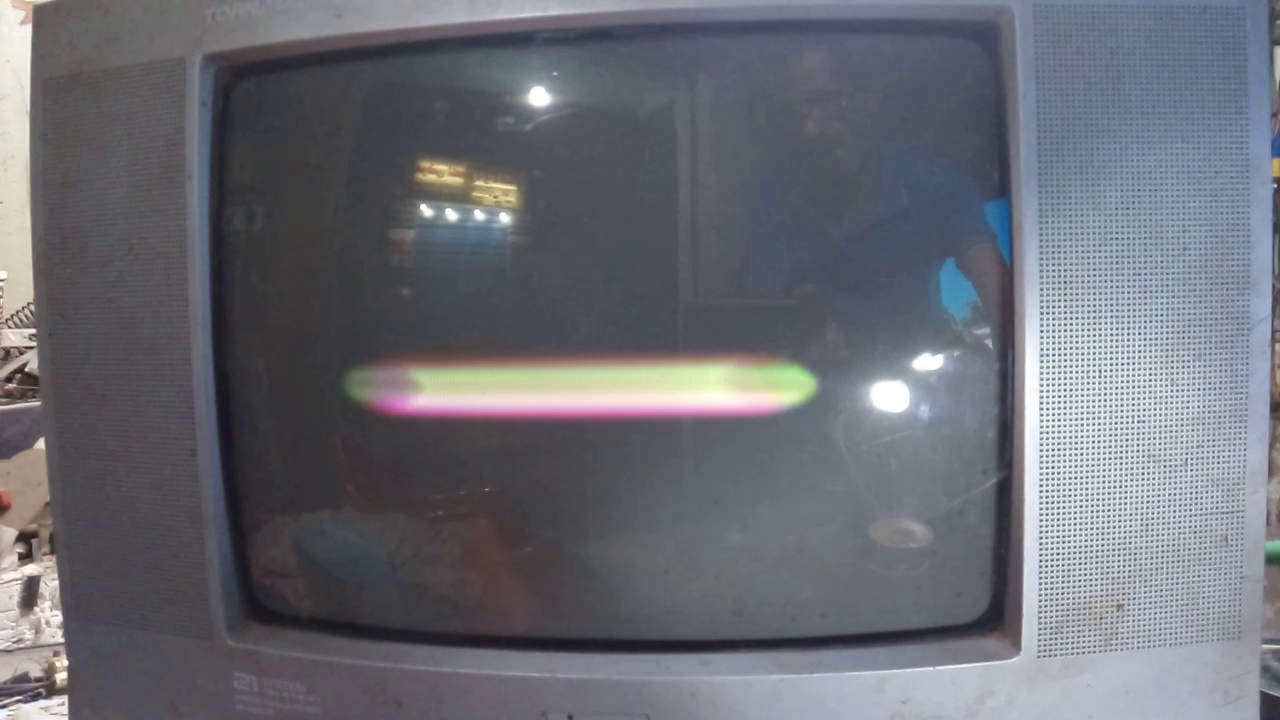

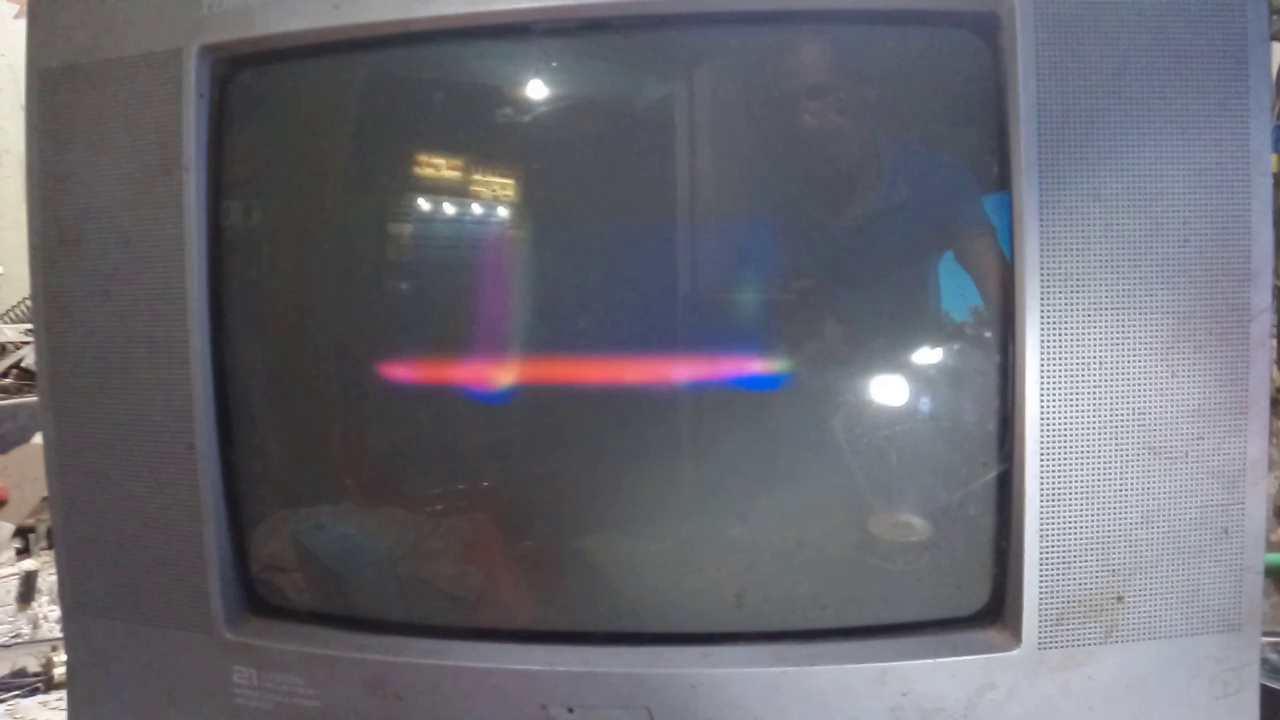

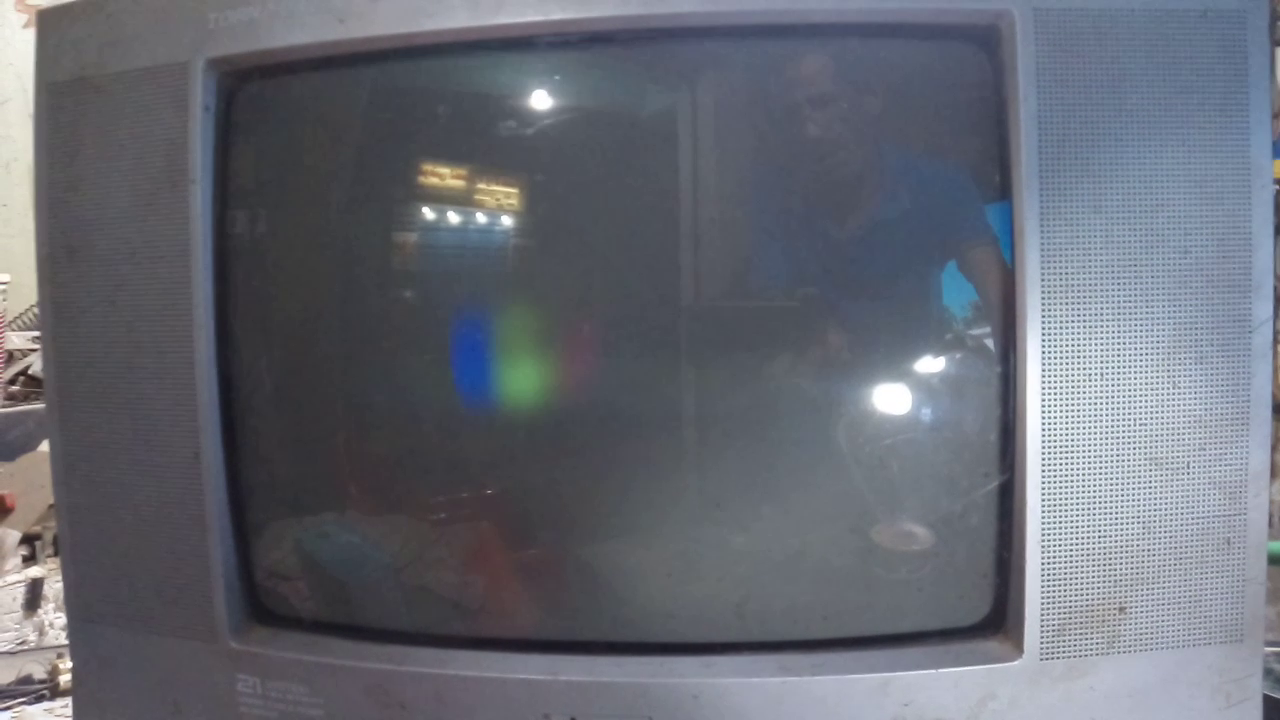

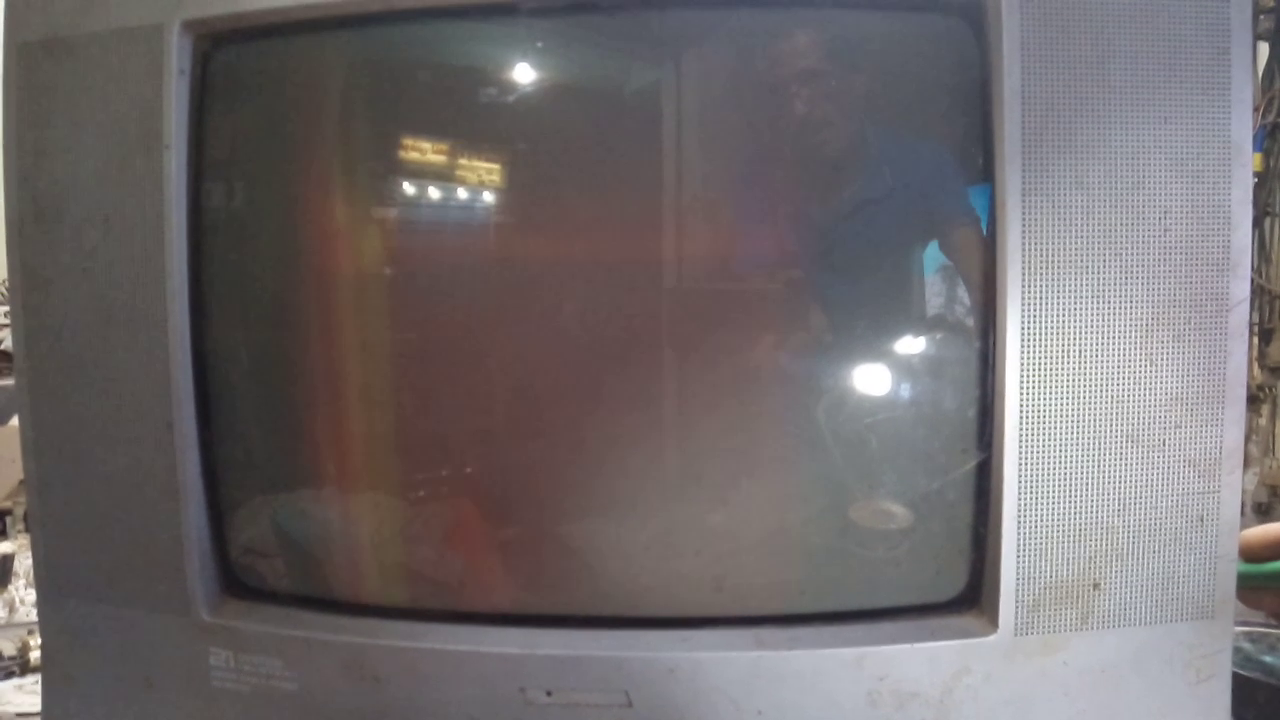

هذه لقطات من لحظة انخفاض الفولت تأخذ ثوانى

متابعه

[سمير سالم]

الحمد لله

تم تغيير الدفلكشن

ويعمل بكفاءة حتى الان

شكرا لمجهودكم فى حصر العطل .

[حافظ السويد]

مبروووووك الاصلاح

[سمير سالم]

فى ملاحظة

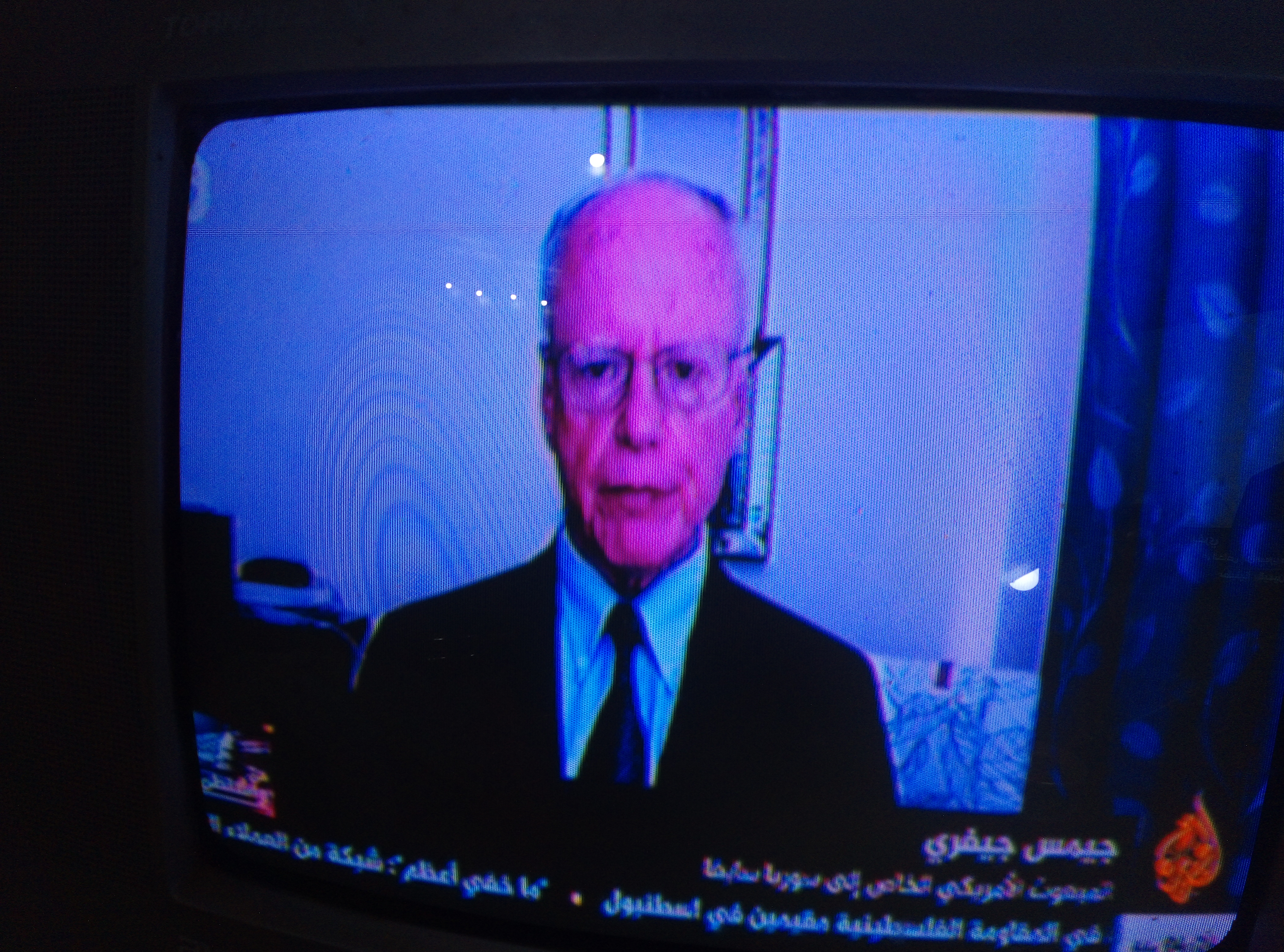

فيه زياده فى عرض الصورة بزياده حوالى 2 سم من الجنبين
غيرت الذاكرة وركبت الاصلى لم يضبط عرض الصورة

اعلم ان الدفلكش هو السبب لكن معنديش غيره الان

هل يمكن التحكم فى عرض الصورة من السيرفيس مود
ارجو المتابعه

[حافظ السويد]

ابدل البفةc442
ببفة قيمتها اكبر
يعني اذا البفة قيمتها
293
ركب
473
وجرب
