[سمير سالم]

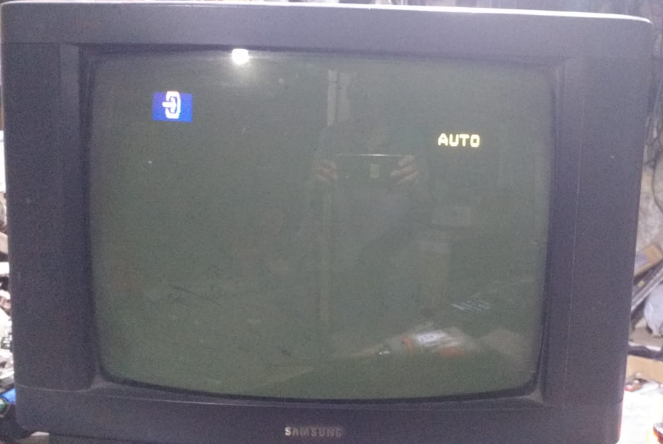

سامسونج 16 بوصة موديل cs3839 يقطع اضاءة متتالية لفترات طويلة من التشغيل ولا يستقر يعنى صور ثم اختفاء الاضاءة وهاكذا مع استمرار واستقرار الصوت
بيانات الجهاز
البروسيسور TDA9381
البور 5Q0765RT
ميمورى 24C16
بور اللاين D2499
الفيرتكال LA7840
الصوت TDA8944
قاذف TDA6107Q
ملحوظة الاضاء مستقرة بدون الصورة على وضع AV
ارجو التدخل

[م/مصطفى الشماع]

اشحن الميمورى بشحنه سليمه
اواستبدله بواحد جديد وسيشحنه البروسيسور تلقائى

[سمير سالم]

تم تغيير الذاكره
لم يحدث اى تغيير فى قطع الصورة
الصورة كالبرق ثم شاشة سوده ، اختفاء الصورة نهائيا اذا تم رفع الاسكرين ،واضطر الى الرجوع لعودة تقطع ظهور الصور، وبعد بحث عميق وصلت للطرف الخامس فى اى سى السوكيت TDA6107Q متصله بالارضى عبر مكثف بشكل مقاومة 505 C
الفولت فى حالة وجود الصورة 6.4V ، وفى حالة اختفائها 3.2V
تم تغيير TDA6107Q ولم يجدى نفعا ،
ارجو المواصلة .

[سمير سالم]

ملحوظة
فى حال فصل كابل الاوديو والفيديو تستقر وضع الشاشة فى الاضاءة وصورة الشاشة الان بدون كابل AV مستقرة

[م/مصطفى الشماع]

قم بنزع المكثف C505 تماماً من البوردة وجرب الجهاز بدونه أو استبدله بمكثف آخر سليم نفس القيمة
وراجع على المقاومات خط abl

[سمير سالم]

ممنون للمتابعه

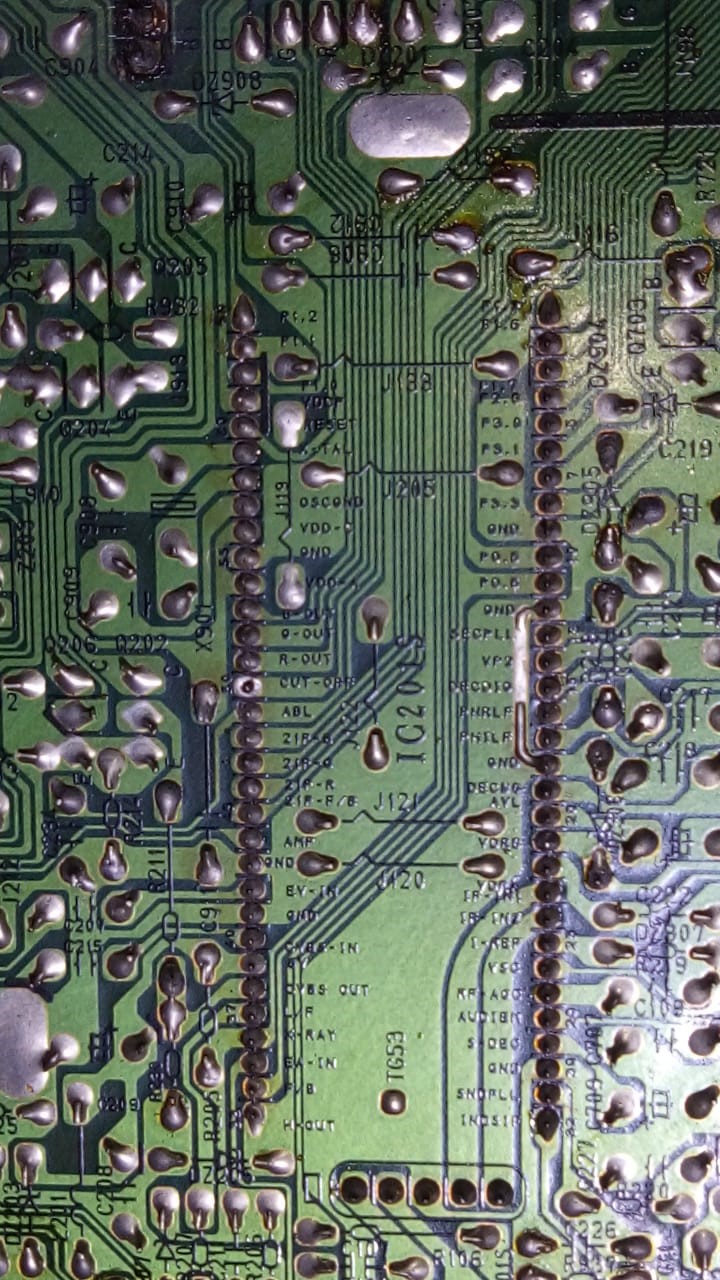

تتبعت خط الابل الى الطرف 49 فى البروسسور لم اجد اى ملاحظة عليه
بعد فصل المكثف لاتوجد صورة نهائيا بدون المكثف 505 مع انه ليس موجود فى بُرد مشابهه .
تتبعت الطرف الخامس ال النقطة 50 فى البروسسور وتم تفريغ النقطه
وجدتها 3.3v ثابته ولاتوجد صورة والخط من الطرف 5 فى ic القوازف عليه 6v ثابته عند التوصيل بنقطة 50 فى البروسسور يحدث ارتفاع وانخفاض الفولت مع ظهور الصورة وقت الفولت الاعلى 5.5, 6v

ارجو المتابعه

[م/مصطفى الشماع]

قم بتركيب مقاومة (تتراوح قيمتها بين 1K Ohm إلى 4.7K Ohm) بين النقطة 50 في البروسسور وبين الأرضي
تأكد من فحص الترانزستور القريب من هذا الخط1AM

[سمير سالم]

للاسف
بعد التوصيل صورة خضرا بخطوط بيضاء وفقد الصورة نهائيا حتى لو رجعت بالاسكرين للخلف وايضا فقد البيانات
فعدت من حيث بدأت ، صورة ممتازه على شكل ومضات .
الله المستعان ،
