[المهندس عليان]

بيانات الجهاز
STR 5287
TT2190
LA78040
8896csNG7E63
24c08A
TDA2003
تم رفع البور وتركيب بور اسيلوتر لقيت السريا بتنور وتطفى وفيه مقاومه رقمها491 بتسخن ده على البور اسيلوتر
اما على البور الاصلى لايوجد اى فولت على خارج الشوبر

[حافظ السويد]

هذه المقاومة على الطرف8 في اللاين وهي على خط الفتيل وقيمتها حوالي1 اوم
تاكد من قيمتها
أنزع كارتة السوكة من الشاشة وجرب بدونها
ووالافضل تجريب الشاسيه على شاشة اخرى جاهزة

[المهندس عليان]

المقاومه سليمه
وجربت شاسيه اخر على الشاشه

[المهندس عليان]

ونزعت السوكه نفس المشكله المقاومه بتسخن نار
والمبه الحمراء منوره والسريا بتنور وتطفى
ده كله على البور اسيلوتر

[حافظ السويد]

اذا كانت المقاومة تسخن والكارتة منزوعة من الشاشة
يوجد شورت مع الارضي على الخط بعدها حتى كارتة السوكة
تأكد من هذا الخط جيدا

[المهندس عليان]

العطل فى السوكه البيضاء
رفعت السوكه البيضاء نفسه ولكن نفس الشورت قائم
فصلت الكبيل الى بيكون 4 خطوط من الشاسيه راح الشورت من الشاسيه ولكن بقى موجود فى كارته الشاشه بسى هيكون فين باضبط مش قادر اوصل

[حافظ السويد]

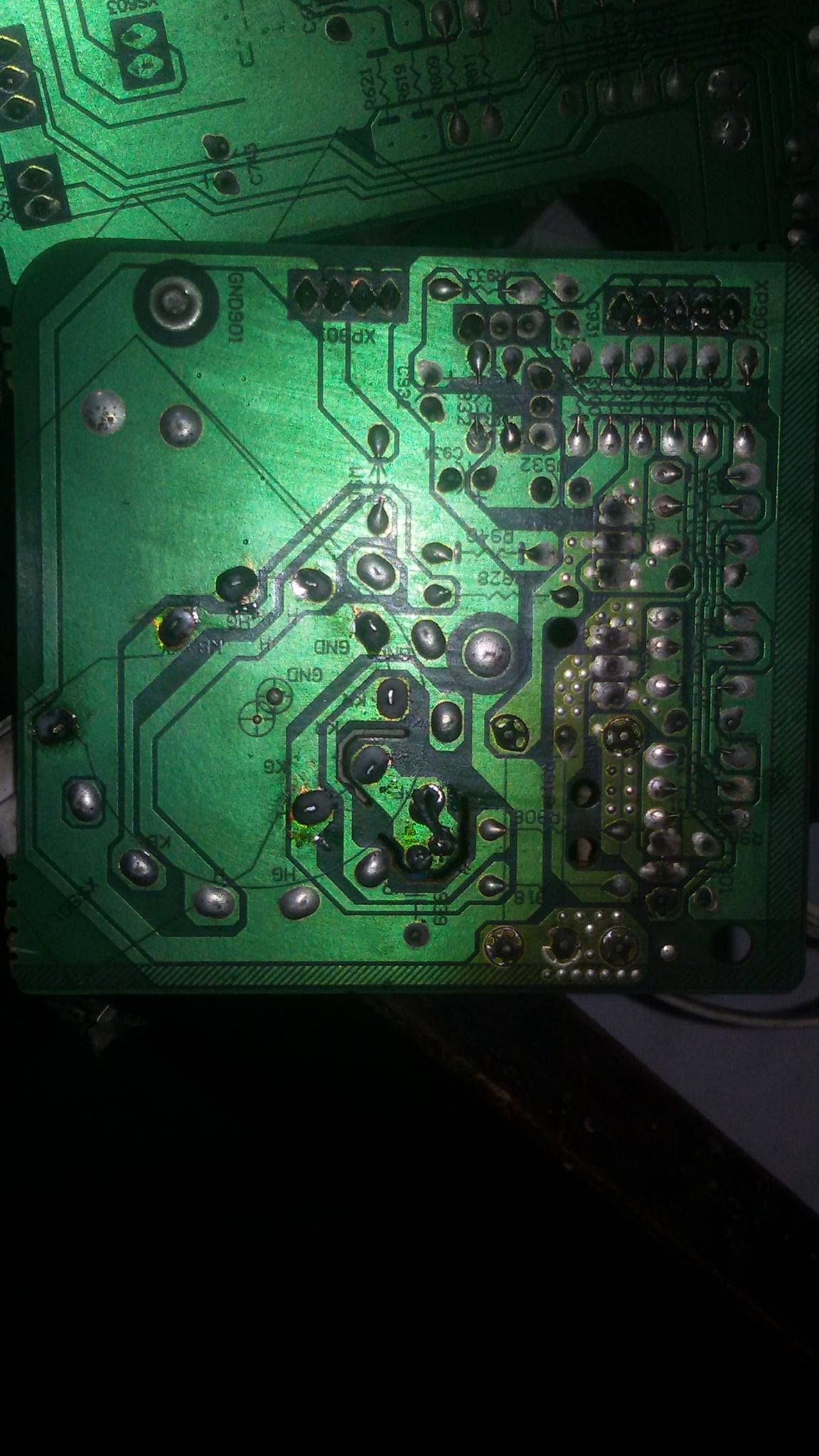

ارفع صورة للكارتة تكون واضحة من الجهة الخضراء

[المهندس عليان]

http://www14.0zz0.com/2017/06/27/16/774673977.jpg

[المهندس عليان]

[المهندس عليان]

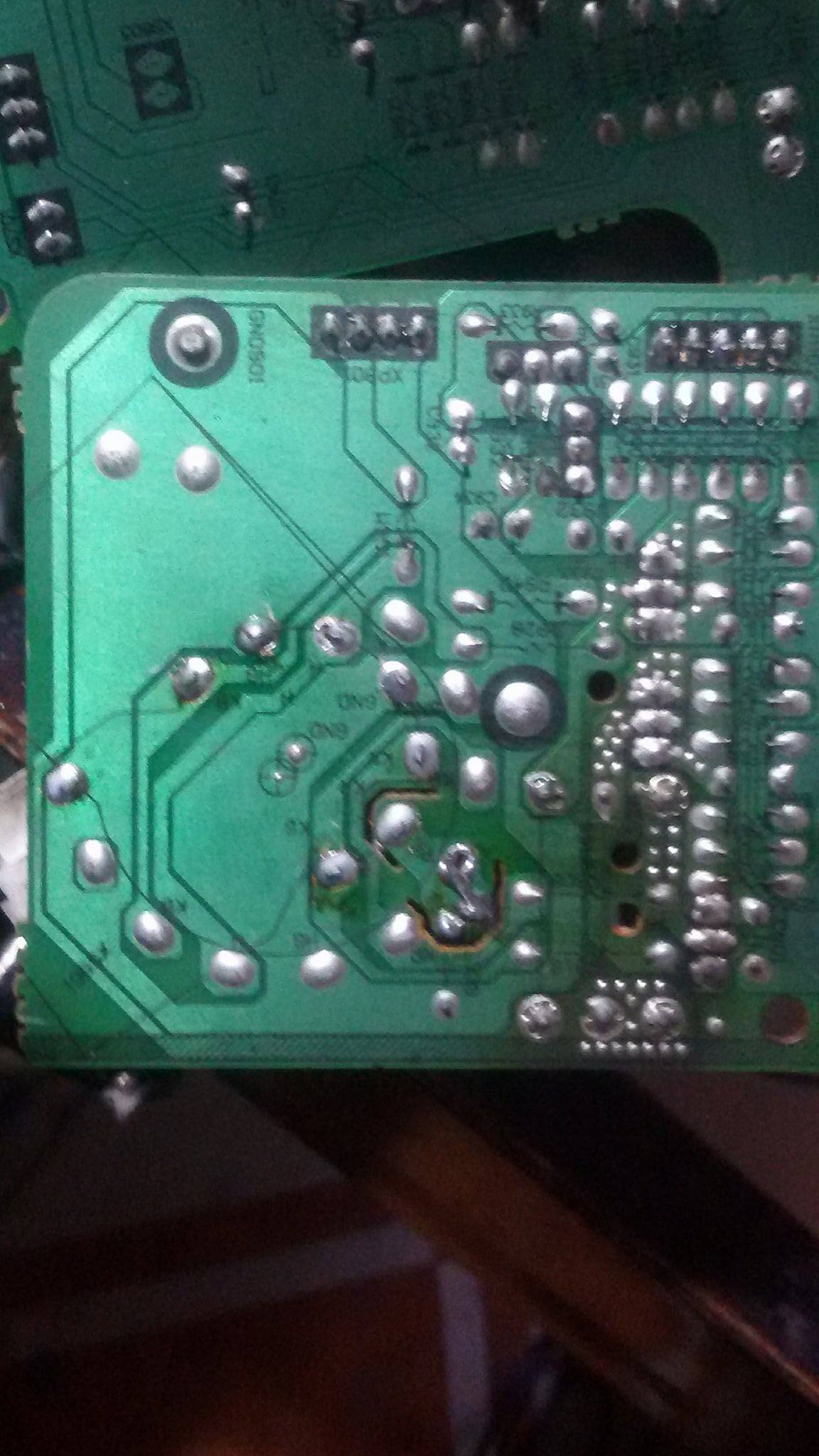

رفعت الجمبر ولكن بقى الشورت كما هو
رفعت الاربع اسلاك وفحصتهم خارج الشاسيه تمام
ولكن اثناء رفعم من السوكه يزول الشورت

[حافظ السويد]

انزع سوكة الاسلاك من الكارتة
وانزع الكارتة من عنق الشاشة
وقيس على الكاثودين المؤشر عليهم بالاسهم
هل يوجد شورت اما انه لايوجد شورت
