star srv-3 ممكن ترتيب مدخل التحديث

appas7066 · #1 2019/10/06, 10:04 AM

appas7066 · #2 2019/10/06, 10:08 AM

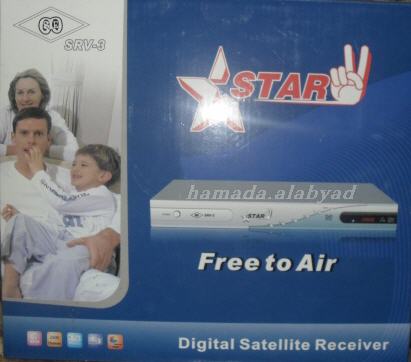

ودي صورة للجهاز

appas7066 · #3 2019/10/06, 10:10 AM

مش حاسس باللودر حتي بوصلة الترومان 250

appas7066 · #4 2019/10/06, 10:18 AM

في حد من المهندسين متابع معايا ويرد عليا أصل الزبون قاعد معايا

appas7066 · #5 2019/10/06, 10:22 AM

ممكن ترتيب مدخل كابل التحديث في بوردة star srv-3

appas7066 · #6 2019/10/06, 11:24 AM

اية ياجماعة محدش فاتح دلوقتي

Mr.Mohamed Fatthy · #7 2019/10/07, 12:53 AM

بسم الله الرحمن الرحيم
اخى الحبيب
انت تحتاج وصلة ترومان 250
هذة الوصلة يمكن ان تعملها بنفسك
باستخدام ايسيه MAX232 الذى يوجد فى الريسيفرات القديمة الكورى
خلف كابل التحديث داخل الريسيفر
**********************************
هذة الوصلة ايضا تجدها جاهزة فى بعض الريسيفرات الصينى الحديثة

الوصلة المرفقه موجودة فى اجهزة كتيرة مثل

ماجك سات 555

ماجك سات 777

فيجا 111

سوبر فيجن 100

همر 100

تكنوسات 777

الهمر 8100

اوبن استار 170/180

اوبن بوكس

وترمان 170

سامسونج k-866

starsat src1
star uno kmc

دريمر900 معالج على

نايل بوكس 1000 معالج على

Star Magic 555
Star Magic 999

هليوتك 4000 الجديد GM2 معاج gx

دريك 850

************************************
بالنسبة للريسيفر الخاص بك
star sr v3
الترتيب كالتالى
3.3 فولت
TXD هذا خاص بارسال البيانات
RXD هذا خاص باستقبال البيانات
GND الارضى
*****************************************
كيف تعرف الاطراف على الريسيفر ؟؟؟
تجعل الافو على وضع الصفارة لتحديد الارضى
تضع طرف الافو السالب على جسم الريسيفر
بطرف الافو الاخر قيس طرف طرف
من اطراف مدخل التحديث .
الطرف الذى يعطى صفارة هو الارضى ..

عندما عرفت الارضى يكون الطرف الاخر الاخير من الاطراف هو الكهرباء و يُمكن قياس الفولت عليه
********************************************
بعد ذلك توفق TXD و RXD
**************************************
ملحوظة هامة
ممكن تعرف طرف الكهرباء فى الريسيفر
بتوصيل الكهرباء و جعل الافو على DC
وتضع طرف الافو على ارضى الريسيفر
والطرف الاخر تقيس الثلاث اطراف ستجد الكهرباء 3.3 فولت
****************************
فى بعض الريسيفرات
3.3 فولت بتكون 15 فولت
ولذلك وصلة الترومان ذات الايسية لا تتحمل 15 فولت
فلا يجب استخدامها مع هذة الريسيفرات ...

اذا كان مدخل التحديث به 15 فولت
تستخدم الوصلة ذات 2 ترانسستور

Mr.Mohamed Fatthy · #8 2019/10/08, 07:06 AM

الرجاء المتابعة
من
صاحب الموضع
و التبليغ بما حدث

BEAUTY · #9 2019/10/09, 08:26 PM

شكراً يا مستر محمد
على الشرح الوافى
استاذ و رئيس قسم
تستحق فعلاً الاشراف بجدارة

Mr.Mohamed Fatthy · #10 2019/10/11, 05:22 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة BEAUTY

شكراً يا مستر محمد
على الشرح الوافى
استاذ و رئيس قسم
تستحق فعلاً الاشراف بجدارة

اشكرك اخى الكريم
على كلماتك الراقية
بارك الله فيك

م/ على زهران · #11 2019/10/18, 03:51 PM

احسنت شرحا
وفقك الله

asmail nasf · #12 2019/11/09, 08:06 PM

اشكرك اخى الكريم

Mr.Mohamed Fatthy · #13 2019/12/11, 04:32 AM

رسيفر king sat 9800 i

أبو روفانا · #14 2020/01/20, 01:51 PM

ممكن اعرف الريسيفر الخاص بي أنه وصله عشان اعملها لأنني احترت كثيرا

علاء العنتيل · #15 2025/02/13, 04:41 PM

جزاك الله كل خير
