خطوط بيضاء

أبو مياده · #1 2020/12/12, 01:36 AM

السلام عليكم
عندى شاسيه مستعمل
حابب اركبه مكان الشاسيه الاخر
كان شغال محتاج لاين
تم تركيب لاينBSC24-01N4006EV
نبض وسمعت الدفلكشن
ولايوجد خارج لاين اكتشفت مقاومة ارضى دريفر النبضه ناقصه ركبت مكانها احمر ااحمر فضى
اشتغل ولكن بخطوط بيضاء ونقص بالجانبين
رجاء مساعده

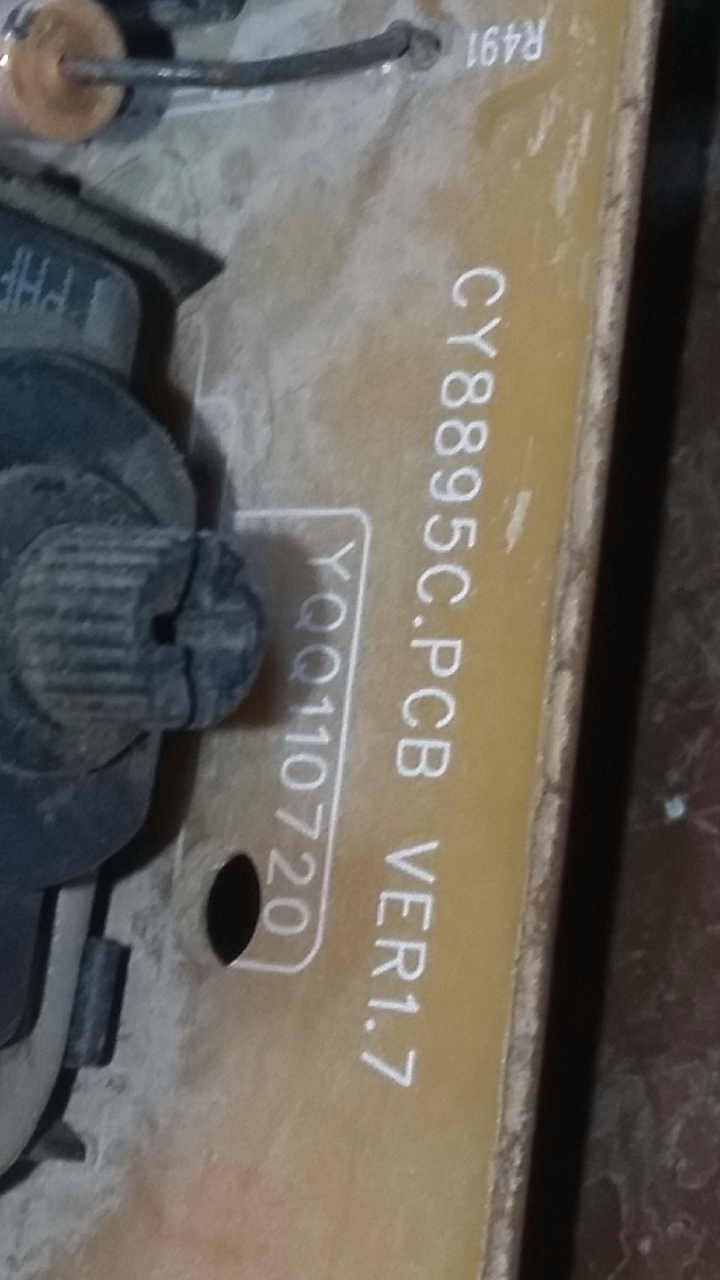

رقم الشاسيه
CY8895C.PCB VER1.7

حافظ السويد · #2 2020/12/12, 01:57 AM

اذكر رقم مقاومة ارضي الدريفر
على الشاسيه

أبو مياده · #3 2020/12/12, 02:04 AM

المقاومهR347

حافظ السويد · #4 2020/12/12, 02:09 AM

لايوجد مكونات بالرقم R347 على المخطط

لامقاومات ولاغيرها
اكر ارقام جيع الايسيهيات وارفع صورة للشاسيه

أبو مياده · #5 2020/12/12, 02:16 AM

عفوا اخى
R437
والمقاومهR492 غير موجوده
متفرع من خط خارج الفتيل

حافظ السويد · #6 2020/12/12, 02:22 AM

ايضا لايوجد437 هل تقصد434

أبو مياده · #7 2020/12/12, 02:29 AM

حافظ السويد · #8 2020/12/12, 09:15 AM

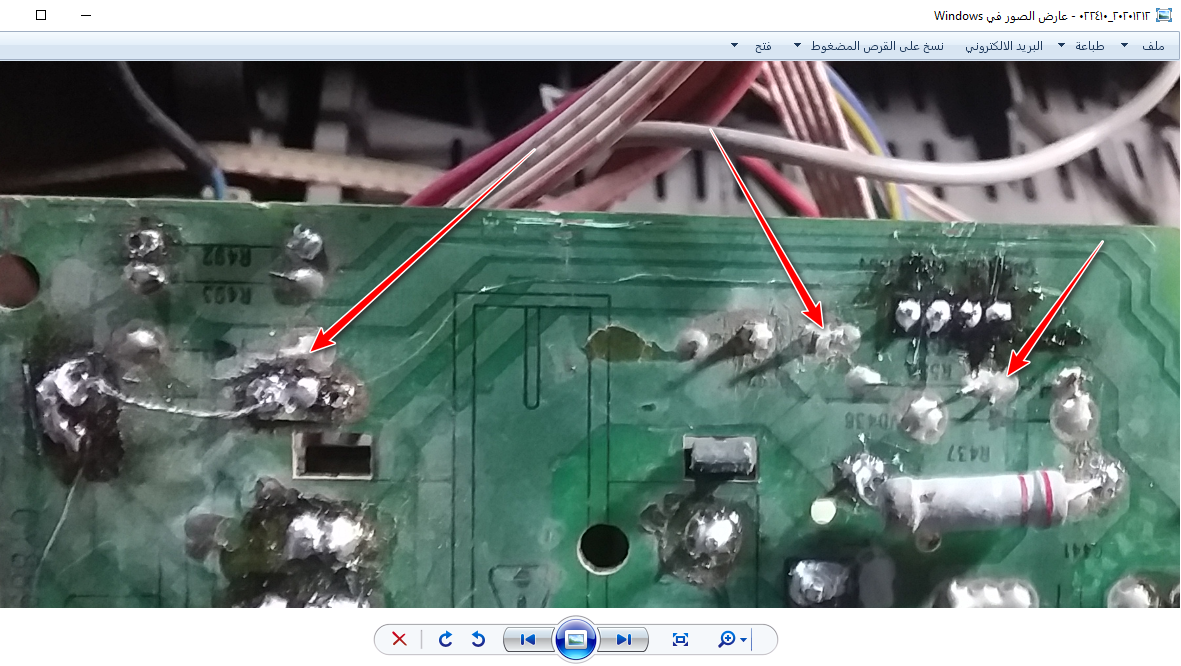

هذه المقاومة ليست بين ارضي والدريفر بين الارضي والطرفE في ترانسستور اللاين
تاكد من وجود جهد180 فولت على المؤشر عليه وتابعه حتى كارتة السوكة

أبو مياده · #9 2020/12/14, 01:47 AM

نعم موجود حتى على ثلاث الوان بنفس القيمه
Rbg

حافظ السويد · #10 2020/12/14, 01:56 AM

ابدل ايسي الابروم وجرب

أبو مياده · #11 2020/12/14, 02:49 AM

مقاومه رقمR492 غير موجوده
محتاج قيمتها
خاصه AFC متفرعه من خط الفتيل
تم تغيير ميمورى ونفس الحال

حافظ السويد · #12 2020/12/14, 02:54 AM

اعتقد ان الايسي الكبير عاطل
عل كل حال
ابدل الترانسستورV901 في كارتة السوكة وجرب

أبو مياده · #13 2020/12/14, 03:07 AM

عفوا اخي

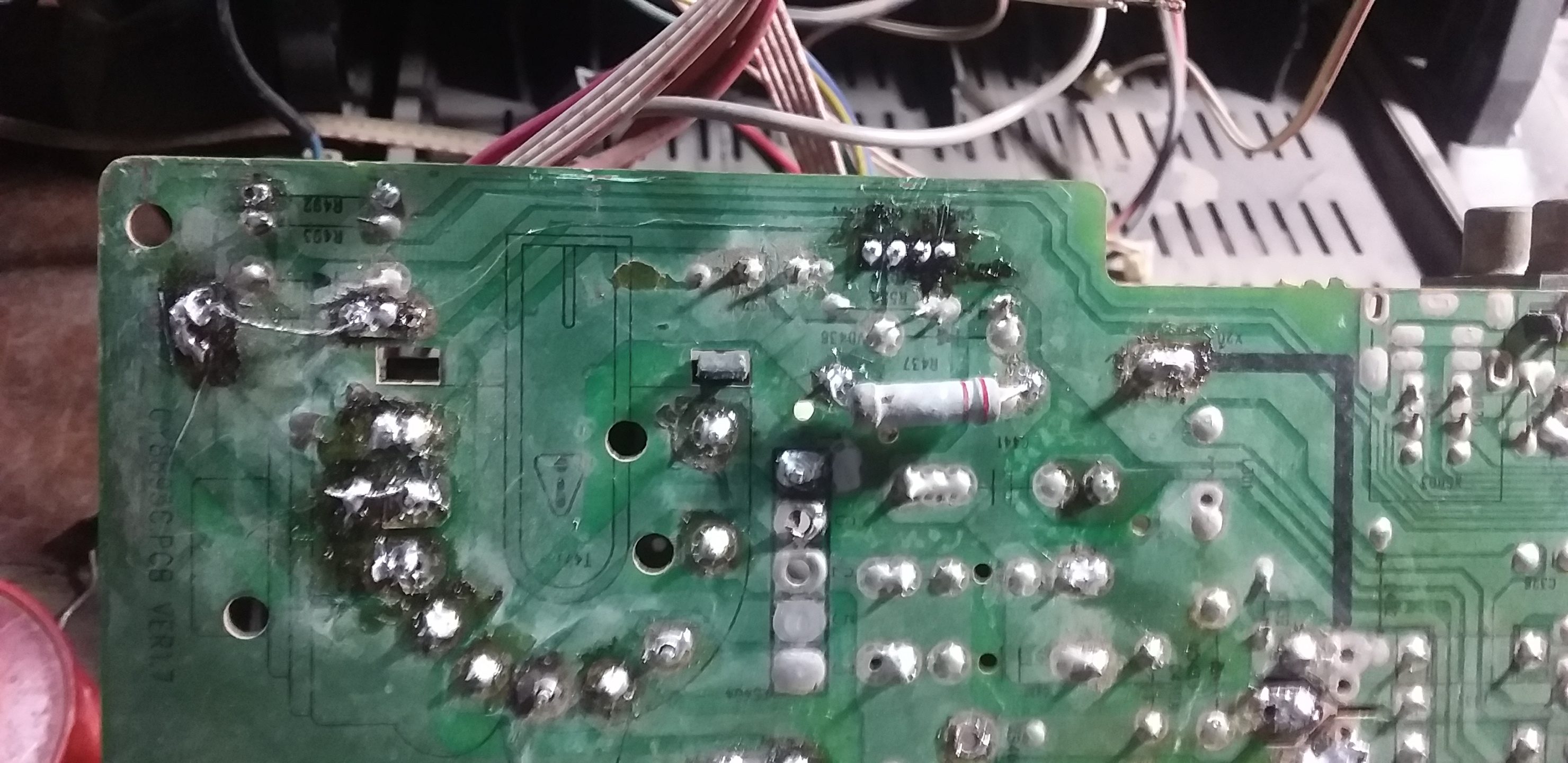

مقاومه رقمR492 متفرعه من خط الفتيل
وهى اعلى اليسار بالصوره
محتاج قيمتها تقريبا خط AFC

حافظ السويد · #14 2020/12/14, 10:22 AM

قيمة المقاومةR492
3.9 كيلو
برتقالي ابيض احمر ذهبي
تابع حتى الطرف12 في الايسي الكبير يوجد زنرVD441
قيمته9.1 فولت تاكد منه
ومقاومةR226 قيمتها10 كيلو تاكد منها
