#1
2021/02/04, 10:16 PM
|
|||||
|
|||||
دايره باور فيجا 999 بلص قاطعه نهائى
الرسيفر جانى فاصل باور فكيته لقيت مكثف ع الخرج منتفخ غيرته وقيمته 470/16 --وشغلت لا يوجد اى خرج --الخرج صفر --خلعت الدايره وقيست ع المكثف الكبير موجود280 فولت والمكثف الصغير بجانب ايسى الباور عليه 20 فولت ولما بشيل الفيشه المكثف الكبير بيفرغ شحنته عادى وده دلاله على سلامه ايسى الباور ---غيرت الفوتكبلر والترانزستور 431 وغيرت الشوبر ولا يوجد اى شورت على اى دايود ف الخرج الا دايود d11 والخاص بجهد ال5 فولت تم نزعه وقياسه بالخارج سليم ولكن مكانه بيدى شورت --
ممكن المتابعه[IMG]  [/IMG]
----------------------------
مشاهدة جميع مواضيع عبده سات 2014
|
|
#2
2021/02/04, 10:21 PM
|
|||||
|
|||||
رد: دايره باور فيجا 999 بلص قاطعه نهائى

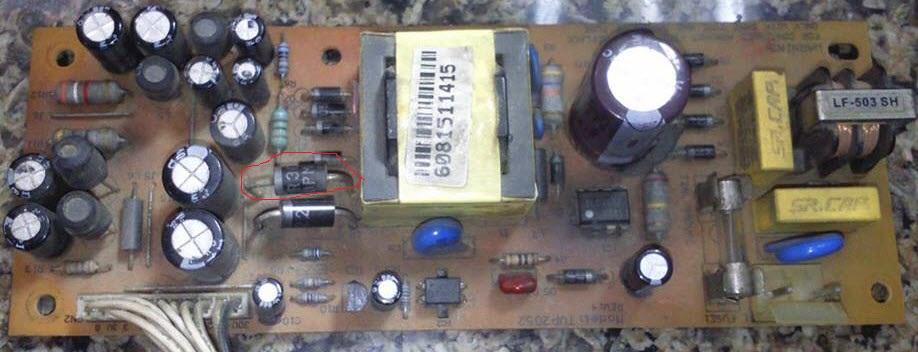

السليكون اللى نزعته ومكانه بيدى شورت المؤشر عليه بالاحمر[IMG]
 [/IMG]
----------------------------
مشاهدة جميع مواضيع عبده سات 2014
|
|
#3
2021/02/04, 10:33 PM
|
|||||
|
|||||
رد: دايره باور فيجا 999 بلص قاطعه نهائى
----------------------------
مشاهدة جميع مواضيع مهندس / سـيد حافظ
|
|
#4
2021/02/04, 10:48 PM
|
|||||
|
|||||
|
رد: دايره باور فيجا 999 بلص قاطعه نهائى
اقتباس:
----------------------------
مشاهدة جميع مواضيع عبده سات 2014
|
|
#5
2021/02/04, 11:35 PM
|
|||||
|
|||||
|
رد: دايره باور فيجا 999 بلص قاطعه نهائى
أنزع المكثفين16 /470 المشار اليه بالصورة
واللى جنبه وغيرهم وغير مكثفين 10 / 1000 أستبدلهم بأخرى جديده
----------------------------
مشاهدة جميع مواضيع مهندس / سـيد حافظ
|
|
#6
2021/02/05, 12:04 AM
|
|||||
|
|||||
رد: دايره باور فيجا 999 بلص قاطعه نهائى
----------------------------
مشاهدة جميع مواضيع عبده سات 2014
|
|
#7
2021/02/05, 12:13 AM
|
|||||
|
|||||
|
رد: دايره باور فيجا 999 بلص قاطعه نهائى
اقتباس:
مع اعادة اللحام على اطراف الشوبر و التأكد من وجود 280 فولت على اطراف دخول الشوبر
----------------------------
مشاهدة جميع مواضيع Mr.Mohamed Fatthy
|
|
#8
2021/02/05, 01:54 AM
|
|||||
|
|||||
|
رد: دايره باور فيجا 999 بلص قاطعه نهائى
اقتباس:
حضرتك قلت ان مكان الدايود المخلوع يوجد شورت أذا لابد أن فيه مكونات عامله شورت بين القضبين ومن المعروف أن الدايود يسمح بمرور التيار ولايسمح برجوعه أذا لابد من قياس الدايود قبل خلعه لو عليه شورت يتم خلعه وأستبداله أذا طالما هو تالف بيكون باقى المكونات المتصله به قد تلفت أيضا ومعنى وجود شورت بدون دايود أذا يوجد شى أخر عى نفس الخط بها خلل ونظف البورده من الاسفل والاعلى جيدااااا
----------------------------
مشاهدة جميع مواضيع مهندس / سـيد حافظ
|
|
#9
2021/02/05, 07:00 AM
|
|||||
|
|||||
رد: دايره باور فيجا 999 بلص قاطعه نهائى
----------------------------
مشاهدة جميع مواضيع kareem gad
|
|
#10
2021/02/05, 08:02 AM
|
|||||
|
|||||
|
رد: دايره باور فيجا 999 بلص قاطعه نهائى
اقتباس:
أتفضل ياغالى هيه علامه وليس رقم
----------------------------
مشاهدة جميع مواضيع مهندس / سـيد حافظ
|
|
#11
2021/02/05, 08:14 AM
|
|||||
|
|||||
|
رد: دايره باور فيجا 999 بلص قاطعه نهائى
اقتباس:
السؤال موجه لصاحب الموضوع من مهندسKareem Gad
----------------------------
مشاهدة جميع مواضيع Mr.Mohamed Fatthy
|
|
#12
2021/02/05, 08:24 AM
|
|||||
|
|||||
|
رد: دايره باور فيجا 999 بلص قاطعه نهائى
اقتباس:
تقبل أعتزارى أنت والمهندس / كريم
----------------------------
مشاهدة جميع مواضيع مهندس / سـيد حافظ
|
|
#13
2021/02/05, 11:14 AM
|
|||||
|
|||||
|
رد: دايره باور فيجا 999 بلص قاطعه نهائى
اقتباس:
----------------------------
مشاهدة جميع مواضيع kareem gad التعديل الأخير تم بواسطة Mr.Mohamed Fatthy ; 2021/02/05 الساعة 07:22 PM
|
|
#14
2021/02/05, 05:21 PM
|
|||||
|
|||||
|
رد: دايره باور فيجا 999 بلص قاطعه نهائى
اقتباس:
----------------------------
مشاهدة جميع مواضيع عبده سات 2014
|
|
#15
2021/02/05, 06:16 PM
|
|||||
|
|||||
|
رد: دايره باور فيجا 999 بلص قاطعه نهائى
الشورت زال لمل شيلت المقاومه دى[IMG]
 [/IMG]
----------------------------
مشاهدة جميع مواضيع عبده سات 2014
|
 |
|
