[flyheart]

السلام عليكم ورحمة الله وبركاته
التلفيزيون واقف على ستاند باي
جميع الجهود مظبوطه .. تم تغيير الميموري .. وصول 28 فولت للدرايفر والترانزستور .. ووصول 120 فولت ل ترانزستور اللاين
رقم الشاسيه by-s21y
ايسي كبير la76818
صوت 5265
رجاء المساعده ولكم جزيل الشكر

[ابوفارس علاء]

تاكد من وجود5فولت على الطرف31و43
و8فولت على الطرف18و25
على الايسى الكبير

[flyheart]

لا يوجد عليهم فولت
من امبارح وانا عايز اعرف تغذية الايسي الكبير فين وحضرتك اشرت ليهم
ممكن المخطط للمتابع افضل

[flyheart]

ممكن اعرف التغذيه الاساسيه على اي طرف من اطراف الايسي الكبير في حالة استاند باي

[حافظ السويد]

انزع الترانسستورv703 في مقدمة الشاسيه وجرب بدونه
ان لم يعمل الجهاز ارفع صورة للشاسيه تكون واضحة

[flyheart]

تم رفع الترانزستور والوضع كما هو عليه

[bakr500]

غير ic الذاكرة بواحد جديد

[flyheart]

تم تغييره وهذا مذكور في الموضوع

[م/دسوقى ابوكنزى ويوسف]

والا تأكد من وجود

12فولتعلي ريجوليتور 7812


و5فولت علي ريجوليتور

7805
بجوار ايسيه العمليات

[flyheart]

المشاركة الأصلية كتبت بواسطة حافظ السويد

انزع الترانسستورv703 في مقدمة الشاسيه وجرب بدونه
ان لم يعمل الجهاز ارفع صورة للشاسيه تكون واضحة

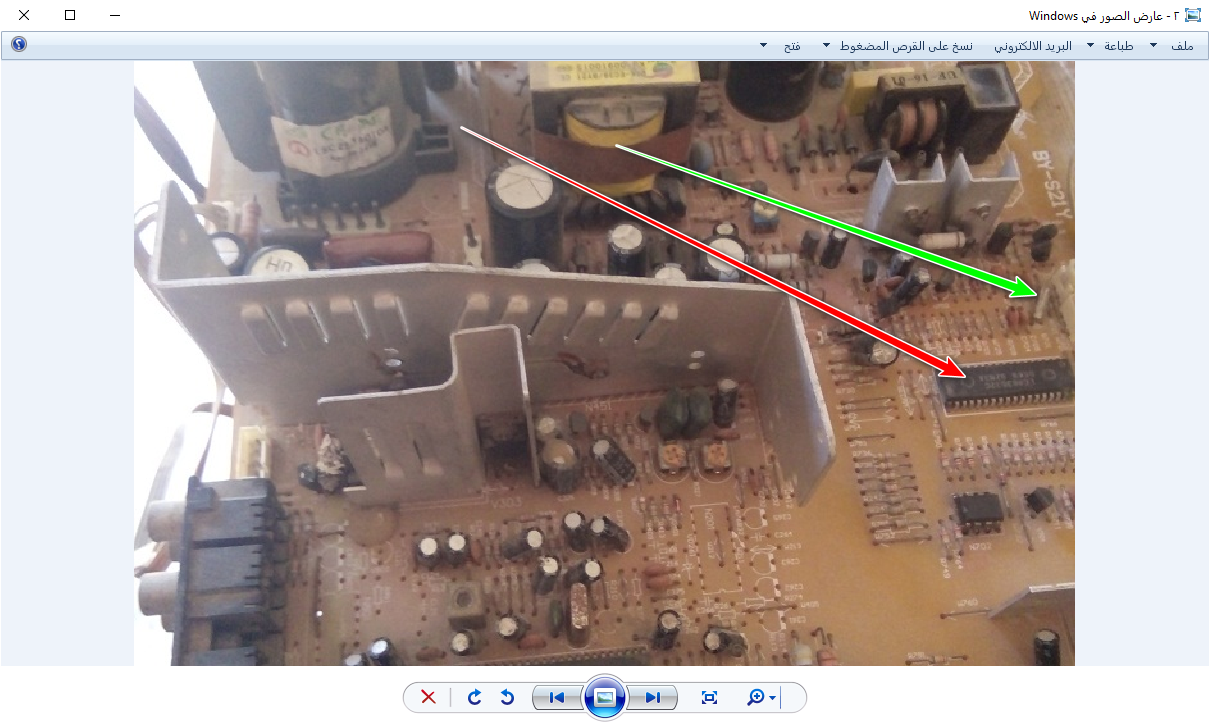

استاذ حافظ ..بعد نزع الترانزستور لم يقلع التلفاز ولكن انتبهت ان مكان الترانزستور به تلامس تم معالجته والجهاز اشتغل
لكن دون استجابه للبرسات والشاشه كما بالصوره بها نقص من الاعلى والاسفل ولا يوجد بينات تظهر

[ابوفارس علاء]

راكب ترانستوار تانى وجرب

[flyheart]

تم تركيب ترانزستور اخر ولم ورجع العيب القديم

[ابوفارس علاء]

ما هى قيمة الفولتات الخارجه والداخل على الرجلتورات المشار اليهم

[flyheart]

شغالين خرجهم 5&9 فولت
وذلك اثناء رفع الترانزستور .. لكن عند تركيبه بيختفوا
ملحوظه خرج الايسي الكبير على RGB اقل من 1 فولت

[حافظ السويد]

ابدل الكريستالة وجرب
وان لم ينفع
ابدل ايسي البروسيسور
