| تركيب و صيانة الدش المتحرك ( الموتور و البوزيشنر ) ( تركيب و صيانة الأطباق المتحركة بنظام الموتور و البوزيشنر ) |
 |
|
|
أدوات الموضوع |
|
#1
2022/03/17, 08:40 PM
|
|||
|
|||
توصيل الاسلاك فى موتور 36
----------------------------
مشاهدة جميع مواضيع حسين شطا
|
|
#2
2022/03/17, 10:10 PM
|
||||
|
||||
رد: توصيل الاسلاك فى موتور 36
اقتباس:
ارفع صورة العلبه أخ حسين حتى يمكن الشرح عليها مع تحياتى
----------------------------
مشاهدة جميع مواضيع الحاج شريف
|
|
#3
2022/03/18, 03:09 PM
|
|||
|
|||
|
رد: توصيل الاسلاك فى موتور 36
اقتباس:

----------------------------
مشاهدة جميع مواضيع حسين شطا
|
|
#4
2022/03/18, 10:41 PM
|
||||
|
||||
|
رد: توصيل الاسلاك فى موتور 36

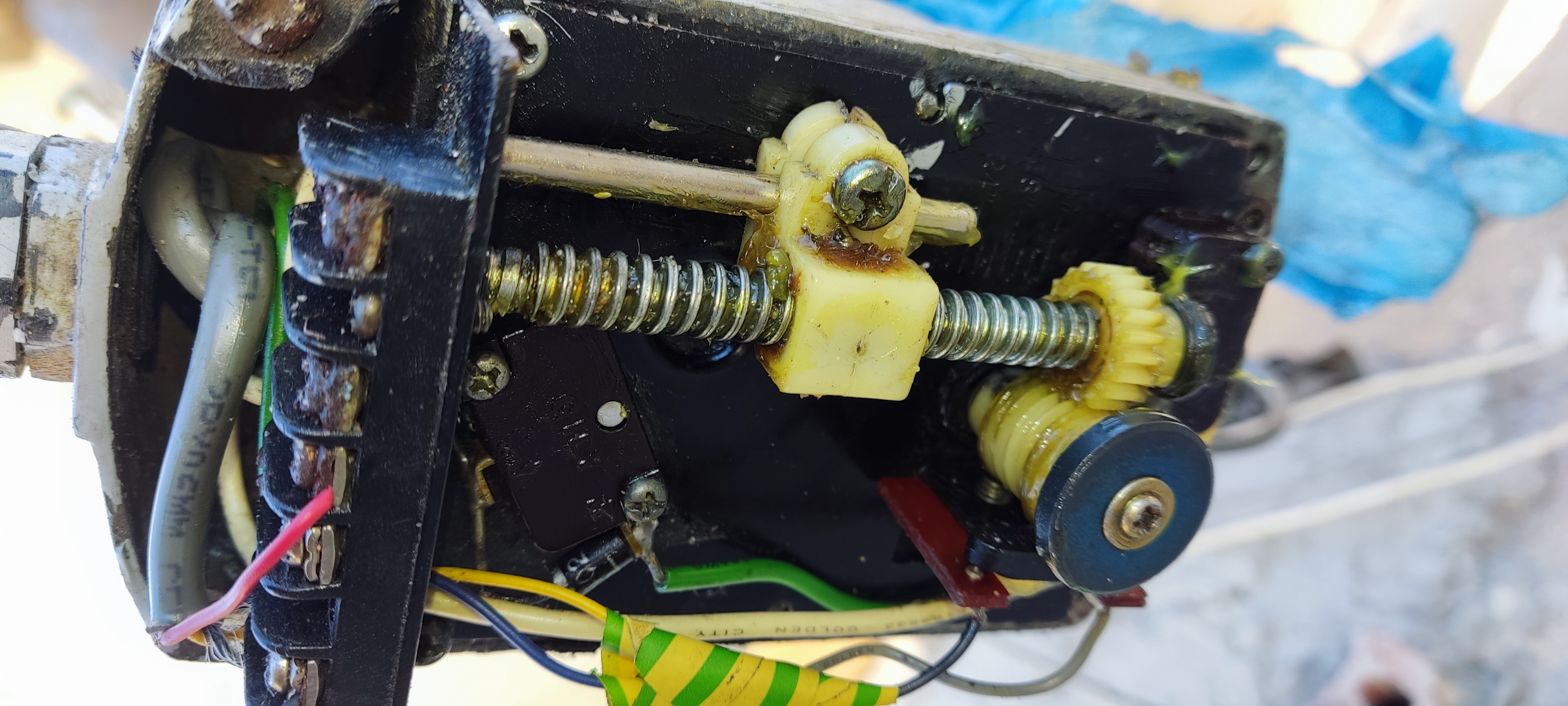

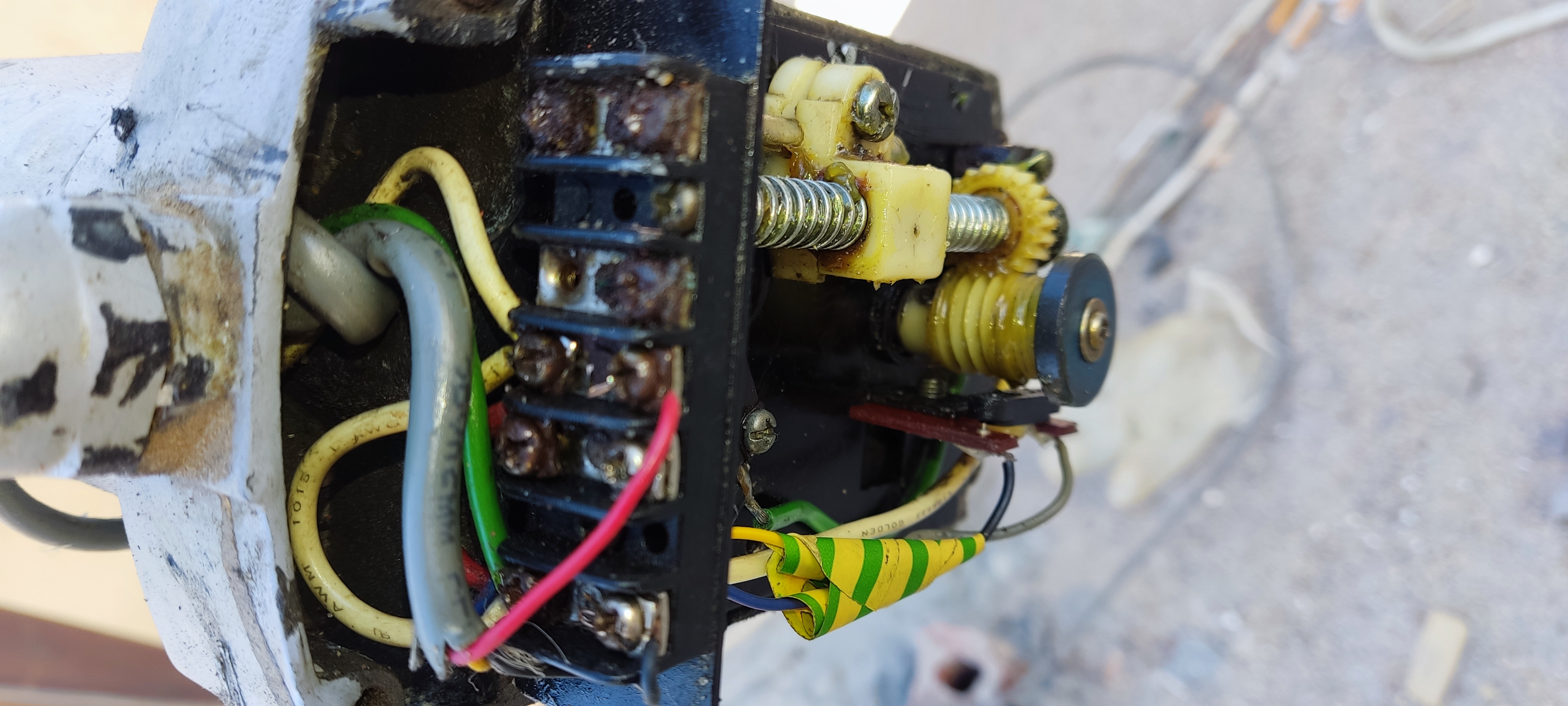

هذا ملخص لصور حضرتك ويتضح منها أن التوصيلات مباشره ولا تمر عبر الروزيته أو مفتاحى الليمت لكن لكى نوضح كيف نوصل الموتور مبدئيا عندنا 4 أسلاك رئيسيه ابيض وأخضر خارجين من علبة الموتور ، ورمادى وأسود موصلين بالسنسور توصيلات السنسور ليس فيها مشكله ممكن توصيلها على طرف الروزيته ومنها إلى طرفى التحكم فى السنسور ف البوزشنر بدون ترتيب توصيلات الموتور لابد أن تمر عبر مفتاحى الليميت الأدنى والأعلى بأن نثبت الطرف الأخضر على الروزيته كطرف أول ثم الطرف الأبيض يمر على الليميت الأعلى ومنه إلى الليمت الأدنى ومنه الى الروزيته كطرف ثان للموتور وبالتالى سلك الموتور الرباعى طرفين كما أسلفنا لدائرة السنسور عن الطرفين الرمادى والأسود بدون ترتيب وسلكين التحريك عن طريق الطرفين الأخضر والأحمر فى الروزيته مع مراعاة الإتجاه فإن لم يضبط معك الإتجاه إعكس الطرفين من ناحية البوزشنر ملحوظه : الإتجاه الصحيح للحركه عند ضغط السهم الشمال الذراع يلم داخل الجراب ، والعكس عند السهم اليمين يطول الذراع للخارج والله أعلم
----------------------------
مشاهدة جميع مواضيع الحاج شريف
|
|
#5
2022/03/19, 01:12 AM
|
|||
|
|||
|
رد: توصيل الاسلاك فى موتور 36
اقتباس:
وصلت زى ماحضرتك شرحت و كدا تمام ديما حضرتك منقذ الهواه تحياتي لحضرتك
----------------------------
مشاهدة جميع مواضيع حسين شطا
|
|
|
