[حمو حشيش]

السلام عليكم ورحمة الله وبركاته تحياتى

عطل كما بالصور التاليه

مكونات الشاسيه
STR-Z2154B
TA8403K
عمليات TB1226BN
صوت TDA2611A

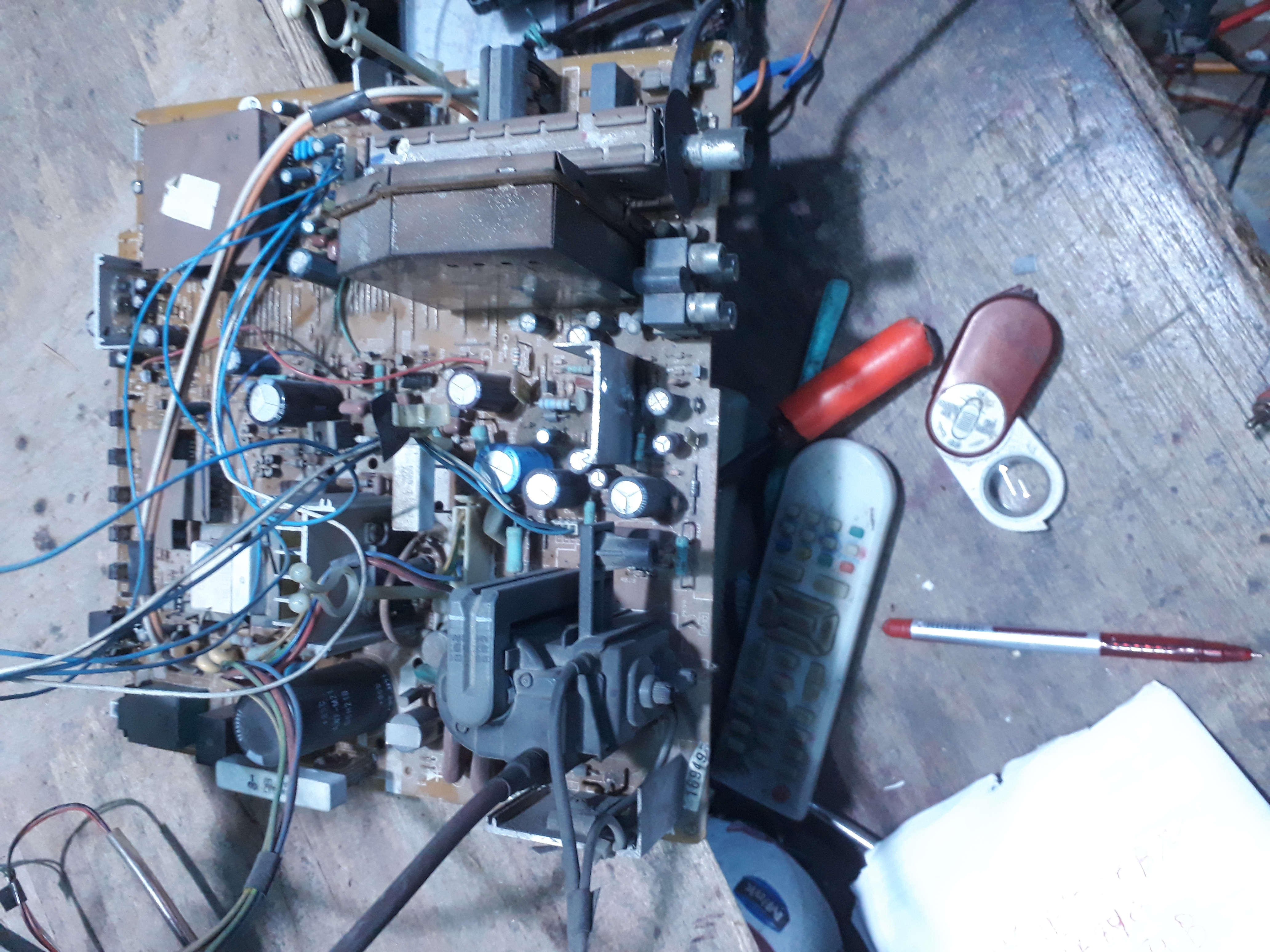

ودى صورة الشاسيه من الداخل

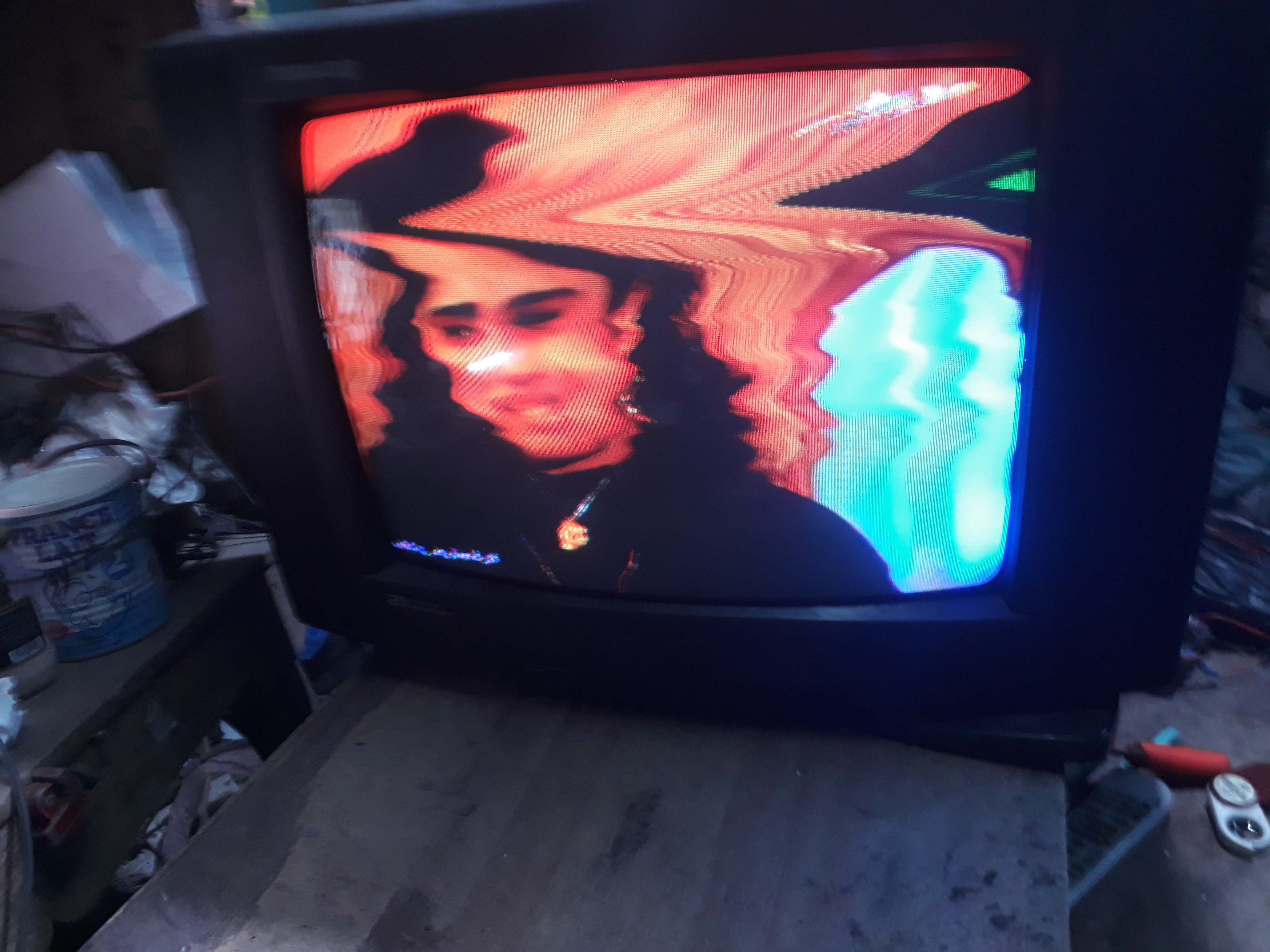

ودى صور بالعطل

[حمو حشيش]

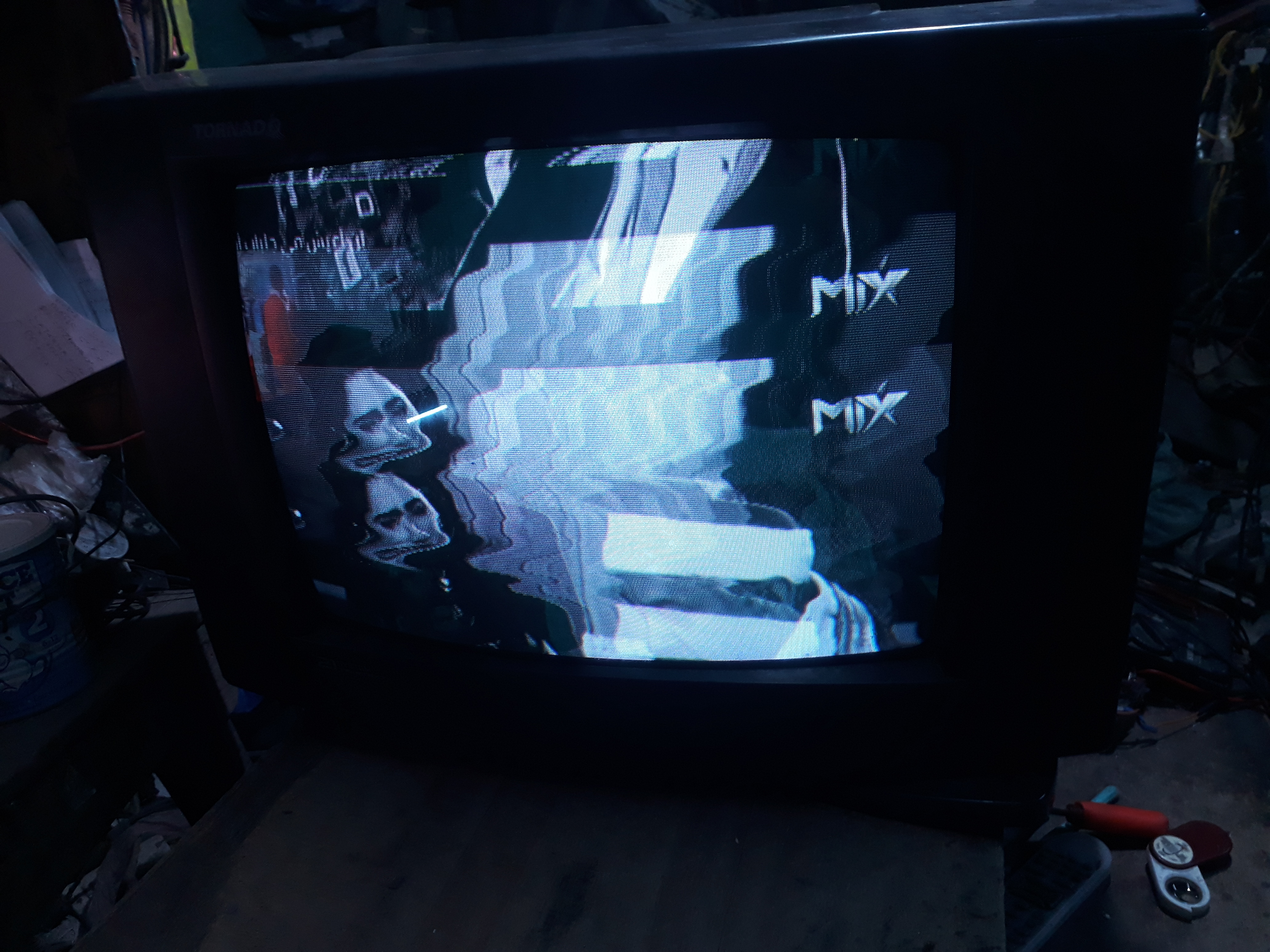

ودى صوره اخرى تبين العطل

[حافظ السويد]

ابدل المكثفc434مرتبط مع الترانسستورQ430وجرب

[حمو حشيش]

مستشارنا الغالى
وجدت الفنى اللى كان بيعمل بالشاسيه قبلى انه مركب مقاومه 200K اوم على طرفى المكثفين C301 مع C315 على ناحية اللحامات
وبعد فصلهم جاءت الصوره ممتازه ولكن كان الجهاز مغير الوان
تم تبديل المكثف اللى على الطرف 30 بالعمليات C305=2.2UF/50V
والمكثف المستبدل جديد حتى اننى ركبت مكثف من شاسيه اخر
والجهاز بعمل عادى ثم اجده يغير الوان لوحده
ماسبب هذا التغيير للالوان

[حافظ السويد]

ابدل المكثف 305 مرة اخرى
وجرب

[حمو حشيش]

طيب المقاومة اللى بين المكثف C305 والطرف 30 لايسى العمليات هل قيمتها 27K ام 20K
وهل يوجد لديك مخطط لهذا الشاسيه مستشارنا الغالى ابو احمد

[حافظ السويد]

المكثف رقمهc503 وليس305
والمقاومة قيمتها10 كيلو
المخطط موجود على الكمبيوتر
والكهرباء نادرا ما تجي

[حمو حشيش]

حبيبى المقاومه ألوانها احمر ثم بنفسجى ثم برتقالى وبقياسها يعطينى 27K وتم قياس مقاومه اخرى وبشاسيه نفسه وبنفس ألوانها وتعطينى 27K ولكن على المخطط بالفعل وجدتها 10K وانا متاكد من الوان المقاومة وفحصهم
وتم تبديل المكثف C503 وسعته
2.2UF/50V من شاسيه تقطيع
نسيتم التجربة بعد تبديله

ماذا تقول

[حافظ السويد]

بما ان المقاومة اساسية27 كيلو لا يوجد مشكلة فيها
ابدل الكريستالةx501 على الطرف40 وجرب
