اليوم إن شاء الله نأتى لكم بالمفيد
أخى الغالى سنتعلم الآن كيف نعمل مبرمجة عالية الآداء تغنيك عن المبرمجات ذات الأسماء الرنانة
وأسمع وأرى مشاكلها دائما .
المبرمجة موضوعنا اليوم هى : Postal 2 تبرمج الفلاشات Spi + الإيبرومات ويمكنك سحب
فلاشة الشاشات بواسطتها عن طريق كابل الفيجا VGA وحتى وصلة HD أيضا
ومن مميزاتها أنها تعمل تلقائيا على قراءة بيانات الفلاشة أو الإيبروم دون أن تحدد لها فصيلتها
وأيضا دون نقل جمابر أو مفاتيح تحويل من 5 فولت الى 3.3 فولت
أعنى ضع بها فلاشة أو إيبرم وبرمج مباشرة
وسنتعلم ذلك إن شاء الله بشرح مصور يتناسب مع الهاوى قبل المحترف بكل إخلاص وحرص على الإفادة لأنى لا أبغى تجارة
ولا بيع للمبرمجة لكن إبتغاء وجه الله فقط
فاغتنم الفرصة ونفذها معى .
أعلم أنه عند مشاهدة صور الشرح سيقول البعض منكم ( هو أنا هعرف أعمل كده ببرنامج رسم الدوائر؟ )
أقول : سأضع لكم صورة الرسمة PDF وذلك هو المفيد فقوموا بطباعتها ليزرفى أى محل كمبيوتر
وأيضا سأكون معكم فى طباعتها من الورقة على البوردة

بسم الله نبدأ

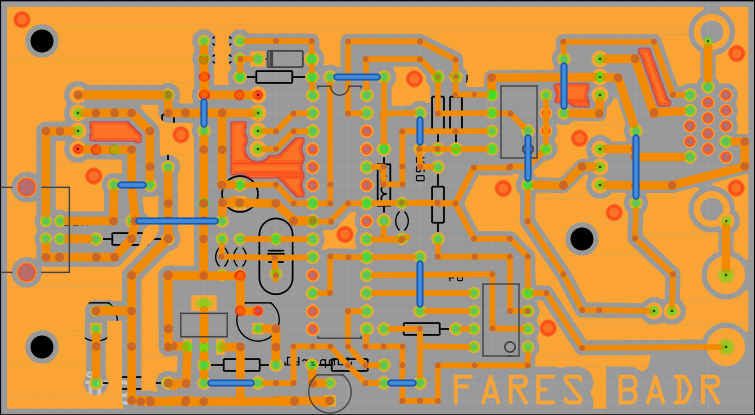

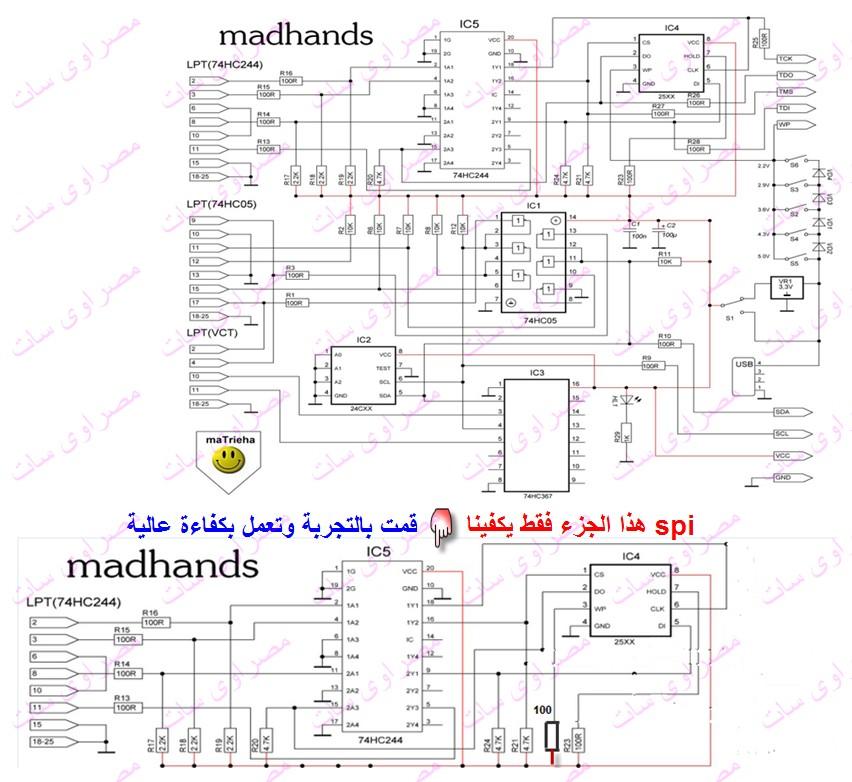

هذة الدائرة من الموقع الروسى. لكنى سأكتفى منها بهذا الجزء المحدد بالصورة التالية وتعديلى فيه كما ترون

بكل بساطة نأتى لتنفيذه كما ترى

ويمكنك عمل ذلك بقلم دوكو رفيع كما كنت أعمل أنا فى السابق

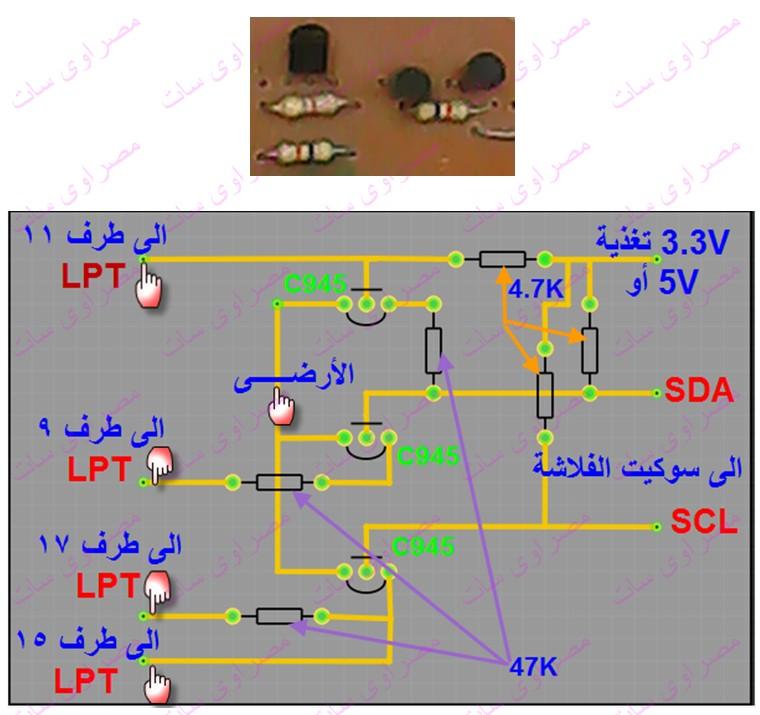

وأيضا بكل بساطة وسهولة سنضيف هذا الجزء
وهذه الإضافة هى بمثابة بديل بسيط للآى سى 74H05 ويتعامل معه برنامج بوستال2 على أنه الآى سى

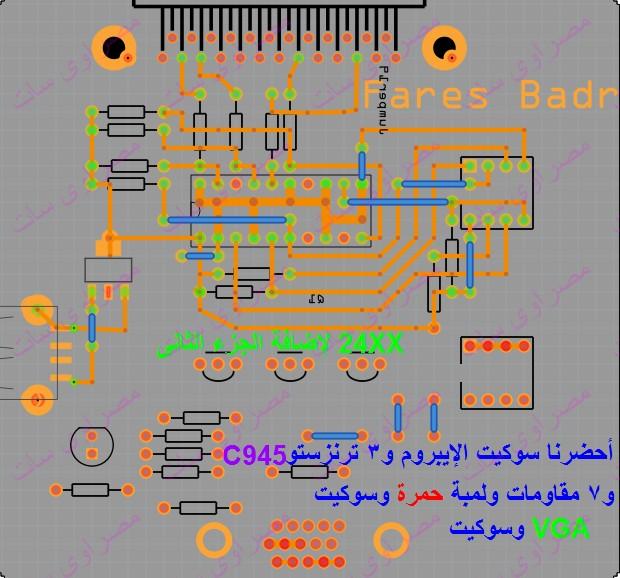

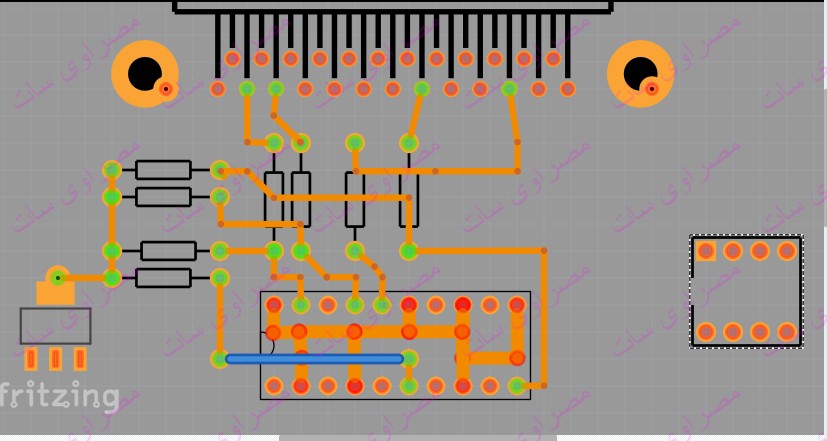

نجهز القطع المطلوبة للمرحلة الثانية

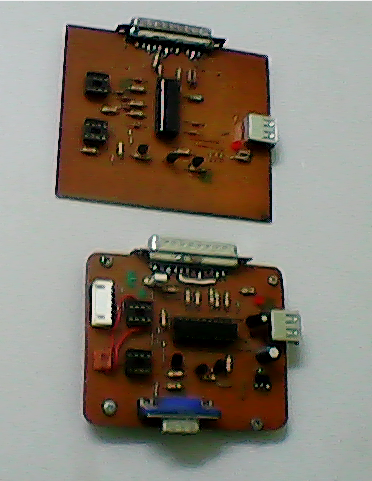

الآن تم إكتمال المرحلة الثانية

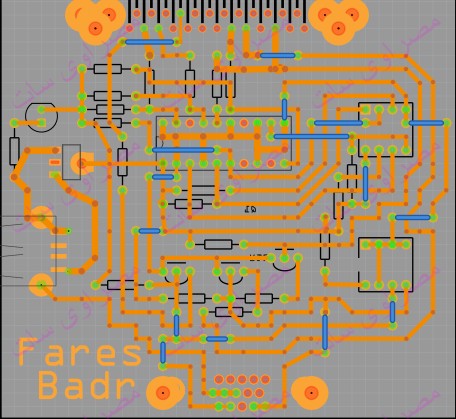

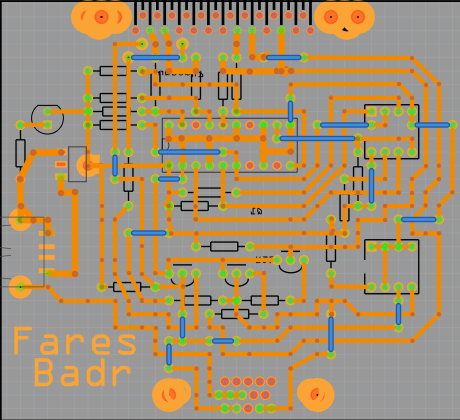

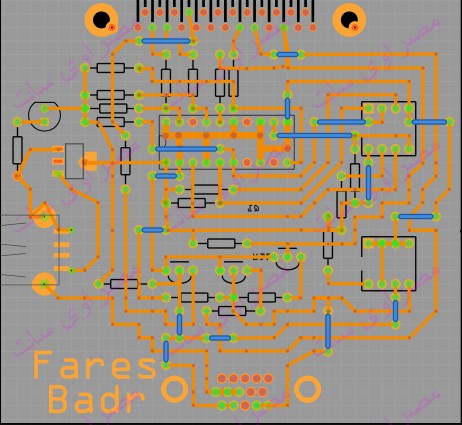

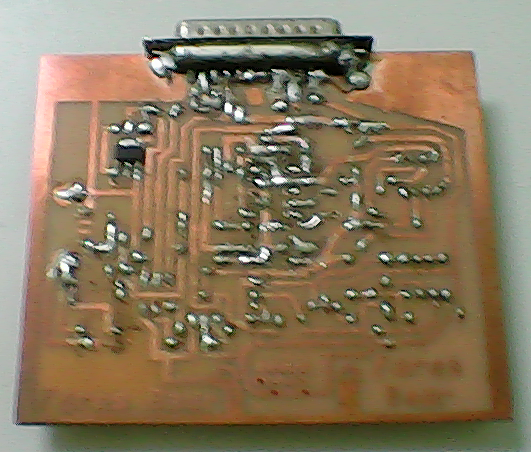

ثم نضع اللمسات الأخيرة مثل تكبير مساحة النحاس بجوار سوكيت LPT و سوكيت VGA وتكبير التراكات

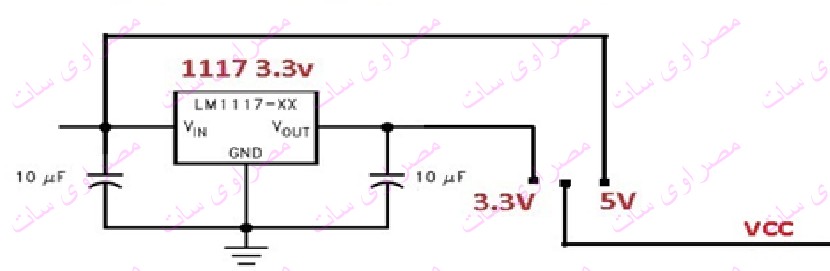

مخطط التغذية

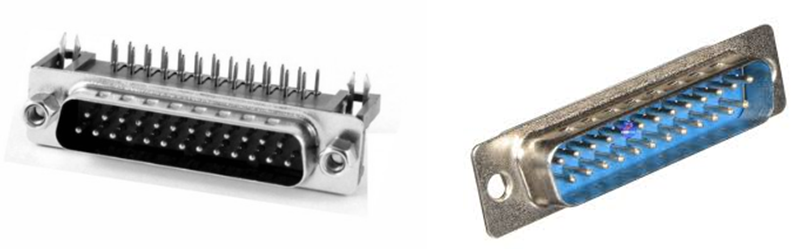

سوكيت LPT

[HIMA_SOFT]

الله ينور عليك

[ابوosama]

فتح الله عليك اخي فارس
ومثبت يا غالي

[فارس المصرى]

بارك الله فيكم جميعا

[manst2005]

الله ينـــور عليك يا هندسة
تسلم يداك على الموضوع المميز

[اسلا م محمد]

الله ينور عليك

[فارس المصرى]

والله أنا عملت صور الشرح دى مباشرة أثناء عملها مثلما يقولون
( من المطبخ ) لكن بالنسبة لى كان تكرار للتحسين مثل إلغاء جمبرين كانوا فيها واحد تغذية وآخر للتحويل بينهم وأيضا لتصغير
حجم المبرمجة شويه
وقمت بتجربة التعديلات على مبرمجتى السابقة ونجحت تماما

[Mr.Mohamed Fatthy]

الله ينور عليك

[فارس المصرى]

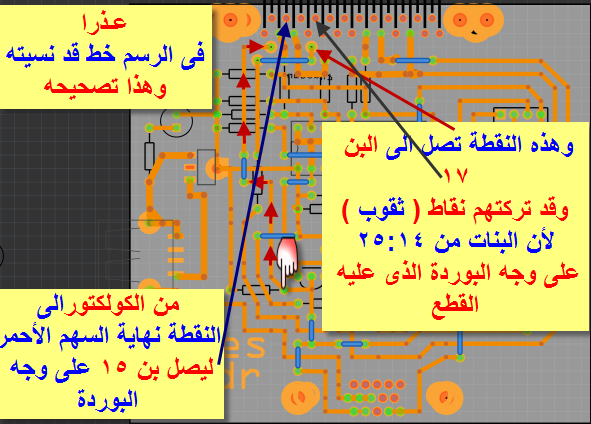

تصحيح خطأ نسيان توصيل خط فى الرسم
