لو سمحتم المساعده لعمل المبرمجة بولستات 2

hany61 · #1 2025/08/10, 06:30 PM

استاذى الفاضل الاستاذ / فارس المصرى
كل الشكر لحضرتك وكل من قام بالمساعدة فى مشاركاتى السابقة
لهم ولحضرتك كل الود والاحترام
اعرف حضرتك قمت امس بشراء كل مستلازمات لعمل المبرمجة بولستات 2 كما اوضحت حضرتك فى المشاركات السابقة
وهذه الصفحة هاتكون للمتابعة من حضرتك لتنفيذ صنع المبرمجة وهاتبع شرح حضرتك فى موضوعك القديم
ارجو متابعة هذه الصفحة لو وجهتنى اى مشكلة
تقبل تحياتى واحترامى وتقديرى لشخصك الكريم

A3HMED SHOMAN · #2 2025/08/10, 06:56 PM

ارجو من حضرتك عدم منادة
احد باسمة
لك حق الاستفسار والاعندة الحل يقولك علية
ليس احد بعينة

hany61 · #3 2025/08/10, 07:44 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة م/ احمد شومان

ارجو من حضرتك عدم منادة
احد باسمة
لك حق الاستفسار والاعندة الحل يقولك علية
ليس احد بعينة

الف شكر لحضرتك وبعتذر عن هذا الخطاء

فارس المصرى · #4 2025/08/13, 05:41 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة hany61

استاذى الفاضل الاستاذ / فارس المصرى
كل الشكر لحضرتك وكل من قام بالمساعدة فى مشاركاتى السابقة
لهم ولحضرتك كل الود والاحترام
اعرف حضرتك قمت امس بشراء كل مستلازمات لعمل المبرمجة بولستات 2 كما اوضحت حضرتك فى المشاركات السابقة
وهذه الصفحة هاتكون للمتابعة من حضرتك لتنفيذ صنع المبرمجة وهاتبع شرح حضرتك فى موضوعك القديم
ارجو متابعة هذه الصفحة لو وجهتنى اى مشكلة
تقبل تحياتى واحترامى وتقديرى لشخصك الكريم

معكم إن شاء الله أخى الفاضل

ومن يعلم من كل الآخوة فى مصراوى سوف لا يتأخر عن المساعدة
فنحن جميعا نتعلم ونعلم ما تعلمناه فلا تقلق

hany61 · #5 2025/08/17, 06:39 AM

استازى العزيز
ارجو توضيح الجزى الاحمر اللى فى الصورة
اعلم انة ارضى GND
على ارقام الرجل كام وكام فى الايسى 74HC244
وبالنسبة لقاعدة الايسى 8 رجل لان فى رسيفر ممكن اوصل كبل جيتاج فى ورسيفر لازم نزع الفلاشة مثل ستار سات 2000 هايبر
لايوجد بة جيتاج
وجزاك الله خيرا وبعد التوضيح ان شاء الله هابداء بتصميم المبرمجة
كل مستلازمات صنع المبرمجة موحودة عندى
وفيه سؤال اخر انا بالمبرمجة اللى صممتها كنت مركب مكثف
1000 مكروفرات 16 فولت على دخل ال 5 فولت
ومركب ريجليتور 3.3 فولت متصل على الرجل 3 و 7 و 8
لو فيه اى معلومات اكتر قبل التنفيز وبالصورة فى جزء معلم علية بالرومادى اللى هو قاعدة 16 بن هالغية
طبعا عندى مشكلة فى حرف الزال بيكتبها كدة ( > )
فمطر اكتبها كدة ( ز )
ولك جزيل الشكر
اليك الصورة

فارس المصرى · #6 2025/08/20, 03:17 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة hany61

استازى العزيز
ارجو توضيح الجزى الاحمر اللى فى الصورة
اعلم انة ارضى GND
على ارقام الرجل كام وكام فى الايسى 74HC244
وبالنسبة لقاعدة الايسى 8 رجل لان فى رسيفر ممكن اوصل كبل جيتاج فى ورسيفر لازم نزع الفلاشة مثل ستار سات 2000 هايبر
لايوجد بة جيتاج
وجزاك الله خيرا وبعد التوضيح ان شاء الله هابداء بتصميم المبرمجة
كل مستلازمات صنع المبرمجة موحودة عندى
وفيه سؤال اخر انا بالمبرمجة اللى صممتها كنت مركب مكثف
1000 مكروفرات 16 فولت على دخل ال 5 فولت
ومركب ريجليتور 3.3 فولت متصل على الرجل 3 و 7 و 8
لو فيه اى معلومات اكتر قبل التنفيز وبالصورة فى جزء معلم علية بالرومادى اللى هو قاعدة 16 بن هالغية
طبعا عندى مشكلة فى حرف الزال بيكتبها كدة ( > )
فمطر اكتبها كدة ( ز )
ولك جزيل الشكر
اليك الصورة

الصورة موضحة نفسها

أرجل الآى سى 1و10و19 مدمجين مع بعضهم ويصلوا الى الأرضى

وبالنسبة الجزء الرمادى إلغيه مش هتحتاجه
أما المكثف مش 1000 ميكرو هو 100 ميكرو
أما بالنسبة لأطراف الجيتاج ( الأسلاك أعنى ) مش هتحتاجها لأنها للرسيفرات القديمة فقط ولو عاوزها وصلهم بسوكيت دكر ونتايه
وأنا كنت وضعت لك صورة فى موضوع لك من قبل ذلك تسهل عليك جدا . هنــــــــــــــــــــــــــــــــــا فى المشاركة رقم 39

أما الرجيوليتور فهو للتغذية 3.3فولت ومعه المكثف
خذ 5 فولت من USB وبالرجيوليتور هتخفضهم الى 3.3 فولت وضع عليهم المكثف.
بالتوفيق

hany61 · #7 2025/08/21, 02:44 AM

استاذ فارس اسم على مايسمه
فارس فى مساعدتك وتبسيطك للامور بكل دقة
بارك الله فيك ورعاك وزادك من علمه وكرمه عليك وعلى اسرتك بالكامل
تمام وضحت الامور

فارس المصرى · #8 2025/08/21, 03:59 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة hany61

استاذ فارس اسم على مايسمه
فارس فى مساعدتك وتبسيطك للامور بكل دقة
بارك الله فيك ورعاك وزادك من علمه وكرمه عليك وعلى اسرتك بالكامل
تمام وضحت الامور

بالتوفيق أخى
ودعواتك العظيمة دى فلك مثلها
الحمد لله

hany61 · #9 2025/08/27, 10:40 AM

بعد اذنكم
ممكن اعرف المشكلة فين بالظبط
هل تم شحن الفلاشة ام يوجد خطاء
اليكم الصور الشحن الفلاشه واعددات بولستات 2

hany61 · #10 2025/08/27, 10:44 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة فارس المصرى

بالتوفيق أخى
ودعواتك العظيمة دى فلك مثلها
الحمد لله

تم تصميم المبرمجة كما شرحت حضرتك بالظبط

فارس المصرى · #11 2025/08/29, 03:57 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة hany61

تم تصميم المبرمجة كما شرحت حضرتك بالظبط

إيه رأيك .... تمام بعد التجربة ؟
مبروك عليك

hany61 · #12 2025/09/02, 12:41 AM

استاذ فارس
انظر للصور كويس جدا فى المشاركة #9
هل كده تم شحن الفلاشة لانى حاسس ان فى خطاء
فكيتها كذا مرة واعيد التصميم واجرب اشحن فلاشة 16 ميجا على
برنامج Postal 2
اما البرنامج الاخر لايحس بالمبرمجة وهو
SPI_TT_LPT_0.1.3.17

فارس المصرى · #13 2025/09/03, 02:36 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة hany61

استاذ فارس
انظر للصور كويس جدا فى المشاركة #9
هل كده تم شحن الفلاشة لانى حاسس ان فى خطاء
فكيتها كذا مرة واعيد التصميم واجرب اشحن فلاشة 16 ميجا على
برنامج Postal 2
اما البرنامج الاخر لايحس بالمبرمجة وهو
SPI_TT_LPT_0.1.3.17

الصور دى معناها إن البرنامج بيقول : ( أنا سأبحث فى آى سى الفلاشة يعنى يقرأها لكى يقوم لها بالتهيئة يعنى مسح ما عليها )
و عندما يقرأها يقول لك إنها فارغة ولا تستدعى أو لا تحتاج الى مسح . وهذا تقريبا عند العد 99%
هذا على ما أعلم أن الشبة تالفة يعنى آى سى الفلاشة تالف وحدث معى ذلك من قبل على مبرمجتى فلا تقلق.
لدى إقتراحين
الأول
جرب أولا المبرمجة على فلاشة 4 ميجا أو 8 ميجا للتحقق من سلامة المبرمجة وإترك الـ16ميجا جانبا حتى تطمئن على المبرمجة
الثانى
غير المقاومات المتصلة بسوكيت الطابعة من 100 أوم الى حدود من 20 أوم الى 40 أوم حسب المتوفر عندك أعنى فى الرينج ده
وقبل كل شىء جرب كما قلت لك على فلاشة 4 أو 8 ميجا

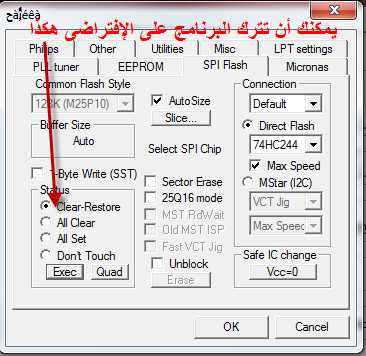

وإعدادات البرنامج زى م أنت عاملها كده صح ثم إضغط على أيقونة version فى البرنامج . لو ظهرت لك بيانات الفلاشة وإسمها أيضا فإذن المبرمجة سليمة وإن لم يظهر فعندك خطأ فى المبرمجة

hany61 · #14 2025/09/03, 03:38 AM

جزاك الله كل خير
اولا قاعدة ايسى الفلاشه هى 8 اوم
وبحثت كتير على ايسى فلاشه تكون 16 اوم 8 رجل
البائعين اتريقو علية قالو قاعدة الفلاشه هى لتركيب ادابتور عليها لشحن فلاشه وليس لها دخل اشتريت ايسى فلاشه 16 رجل مع الايسى
74CH244
مع قاعدة للايسى 20 رجل
اعتقد كما اوضح الاستاذ هانى من قبل بان ايسى الفلاشة لازم تكون 16 اوم علشان تشحن فلاشة 16 ميجا
بس للاسف دورت كتير بباب اللوق وكل ما اقول لبائع عاوز ايسى فلاشه 16 اوم يضحك عليا يقول مافى حاجة اسمها 16 اوم
اشتريت عدد 8 قاعدة ادابتور مكتوب عليها 8 اوم
ممكن لو فية حل للمشكله دى ممكن بكم خبرة حضرتك تقولى عليها
لشحن فلاشه 16 ميجا لرسيفر نوفا اى ماك العادى لانه متوقف ورافع فلاشته علشان اشحنها
بارك الله فيك ورعاك بفضله

hany61 · #15 2025/09/03, 01:50 PM

انا بطبق الشرح الان هل ينفع فى شحن فلاشات الرسيفرات
4 و 8 و 16 ميجا
يوجد خط احمر من متصل ب 3.3 فولت والمقاومات 22 كيلو و 4.7 كيلو متصل طرف منهم بالمقاومات المذكورة كدة صح
صورة الشرح
