[وحيد العشرى]

رسيفر Royal 200 HD قاطع باور تم فحص جميع المكونات S47 و s15 والرجليتور كله تمام تم فحص ال S80 لقيته سخن تم خلعه من علي البوردة لقيت أول رجل من الأيسي ملمسة للأرض فيه طبقة نحاس مقشرة ملمسة للارضى الرسيفر كان شغال عند الزبون عمل قافلة وفصل الحل إيه في الرجل رقم 1 من أي سي الإشارة S80 ملمسة للأرضي الطبقة النحاس المقشرة الرجاء الرد ولكم جزيل الشكر

[hazem_jr10]

حاول تشيل تراك الرجل الأولي خالص
واعزل المكان ب شريط لحام
وبعد م تلحم الاسي من غير اول رجل خد سلكة للتراك من بعيد

عشان مفيش حل تاني ف الوضع اللي عندك
تراك الارضي ملمس خالص ومينفعش يتعزل

[وحيد العشرى]

ممكن التوضيح علي الصورة
أخد سلكة ازاي بعد ما أشيل أول رجل

[وحيد العشرى]

أول تراك للرجل الأولي ل S80 من بعيد المكثف السيراميل اللي جنبه ولا أقشر الطبقة الخضراء وألحم سلكة وخلاص

[hazem_jr10]

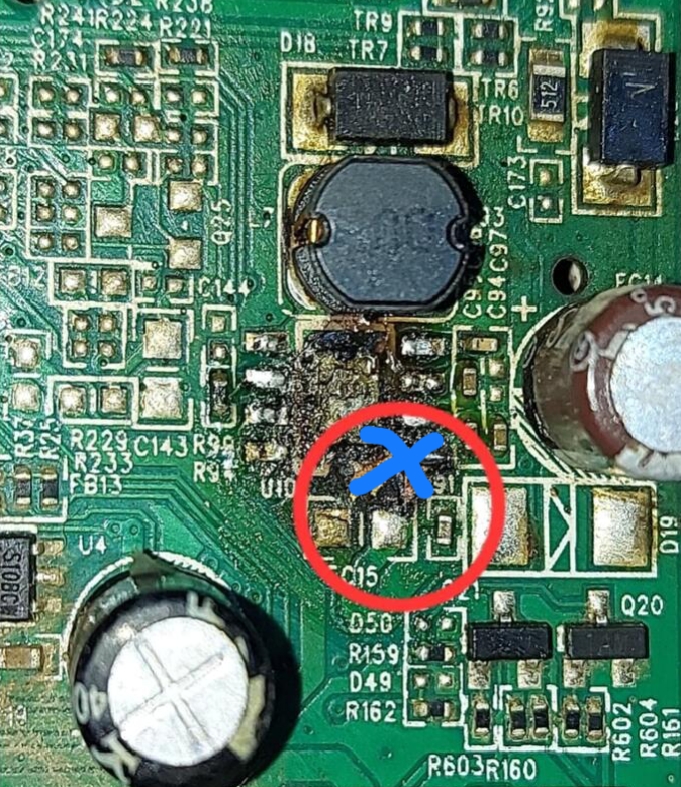

المنطقة اللي معمول عليها X
دي كحتها يعني شيلها ب مفك قشرها

بحيث أن التراك يتشال خالص
وبعدها أعزل المكان بشريط لحام
وبعدها الحم الايسي وخد سلكة من اول رجل ف الايسي
ووصلها بالتراك اللي انت قطعته

[وحيد العشرى]

تم قطع التراك وفصل الرجل رقم 1 لأي سي S80
وبعد اللحام تم توصيل الرجل 1 بطرف المكثف السيراميك اللي جنب الرجل الأولي القياس معطي صفر فولت
ودي قياسات أرجل أي سي S8036
الرجل الأولي صفر فولت
الثانية صفر فولت
الثالثة 12 فولت
الرابعة 12 فولت
الخامسة 12 فولت
السادسة 3,3 فولت
السابعة صفر فولت
الثامنة 1,6 فولت
رقم البوردة
HSP06T1S0-A
20170519V6
الرجاء صورة لبوردة مشابهه لتوصيل رجل رقم 1 للاي سي S80 وشكرا جزيلا لحضراتكم

[hazem_jr10]

المشاركة الأصلية كتبت بواسطة وحيد العشرى

تم قطع التراك وفصل الرجل رقم 1 لأي سي S80
وبعد اللحام تم توصيل الرجل 1 بطرف المكثف السيراميك اللي جنب الرجل الأولي القياس معطي صفر فولت
ودي قياسات أرجل أي سي S8036
الرجل الأولي صفر فولت
الثانية صفر فولت
الثالثة 12 فولت
الرابعة 12 فولت
الخامسة 12 فولت
السادسة 3,3 فولت
السابعة صفر فولت
الثامنة 1,6 فولت
رقم البوردة
HSP06T1S0-A
20170519V6
الرجاء صورة لبوردة مشابهه لتوصيل رجل رقم 1 للاي سي S80 وشكرا جزيلا لحضراتكم

مادام معملش قفلة يبقا انت صح
اكتب رقم البورد

[م/مصطفى الشماع]

[وحيد العشرى]

بعد إذن حضرتك الرجل الأولى لاي سي الإشارة S80 هيتم توصيلها فين أول نقطة للرجل الأولي وشكرا جزيلا لحضرتك

[وحيد العشرى]

الرجاء المساعدة في توصيل الرجل الأولي لأي سي الإشارة S80

[_محمد خلاف_]

بعتزر لاخى مصطفى الشماع على اخد صورة من المشاركة الخاصة
اتفضل صورة توضيحية لفولت الاى سى

[وحيد العشرى]

بعد إذن حضرتك أول رجل ل S80 هوصلها فين النقطة الترام مقطوع الرجاء تحديد النقطة علي الصورة

[وحيد العشرى]

هل هيتم توصيل الرجل الأولي ب المكثف السيراميك المشار إليه بسهم الرجاء الرد ولكم جزيل الشكر

[Fathymosa]

على مااعتقد هو نفس المسار
بس أفضل لك بورده شبيهه تبقى على أرض الواقع أفضل
وتحدد مساراتك بيها حتبقى قياساتك مؤكده

[وحيد العشرى]

تم إصلاح الجهاز
تم توصيل الرجل رقم 1 بالمكثف السيراميك المشار إليه
والرسيفر شغال إشارة تمام
ألف شكر لحضراتكم على المساعدة فى إصلاح الجهاز
